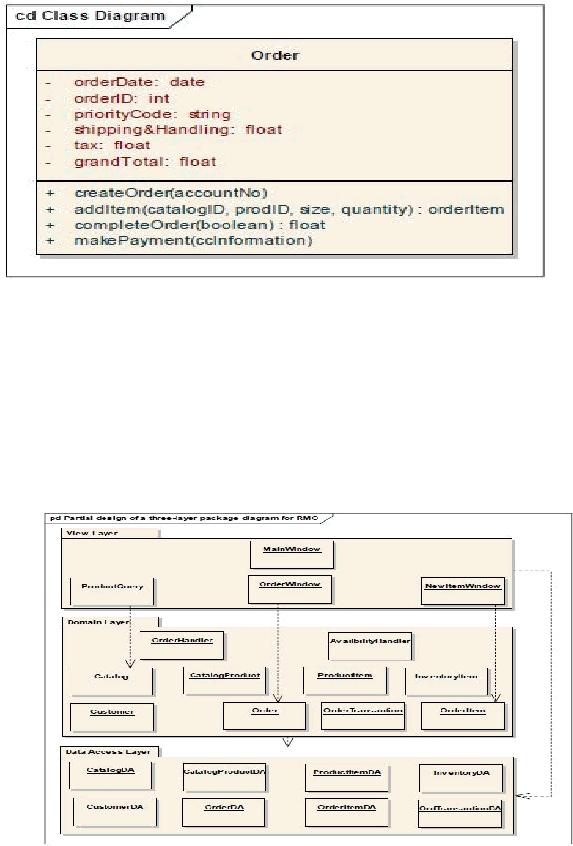

Gambar 2.10 Updated Class Diagram
(Satzinger, p339)
2.4.9 Package Diagram
Menurut Satzinger, Jackson, dan Burd (2009), Package Diagram
adalah diagram tingkat lanjut yang memungkinkan designer mengasosiasikan
beberapa class didalam kelompok yang berhubungan.
Gambar 2.11 Package Diagram
(Satzinger,p341)
|
