2.6 Data Flow Diagram (DFD)
2.6.1 Pengertian DFD
Data Flow Diagram (DFD) merepresentasikan aliran data dan
perubahan data dalam sebuah sistem (Pressman, 2010: 187). DFD
menggunakan pandan gan masukan-proses-kelu aran (input-process-output)
dari sistem artinya, objek data men galir ke dalam perangkat lunak (software),
diubah oleh proses pengolahan dan menghasilkan hasil proses tersebut.
2.6.2 Simbol dalam DFD
DFD memiliki tiga buah simbol dan satu koneksi (notasi Gene and
Sharon) antara lain:
a. Lingkaran, merepresentasikan proses atau pekerjaan yang harus
dikerjakan.

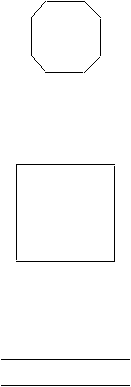

Gambar 2.17 Simbol Proses
b. Persegi, merepresentasikan external agents (agen eksternal) yaitu batas
dari sistem yang berjalan .
Gambar 2.18 Simbol External Agent
c. Dua garis sejajar, merepresentasikan tempat penyimpanan data (Data
Store). Kadang disebut sebagai basis data (database) atau file.
Gambar 2.19 Simbol Data Store
d. Panah, merepresentasikan aliran data (Data Flow), atau input (masukan)
dan output (keluaran), dari dan ke proses.
Gambar 2.20 Simbol Data Flow
 |
