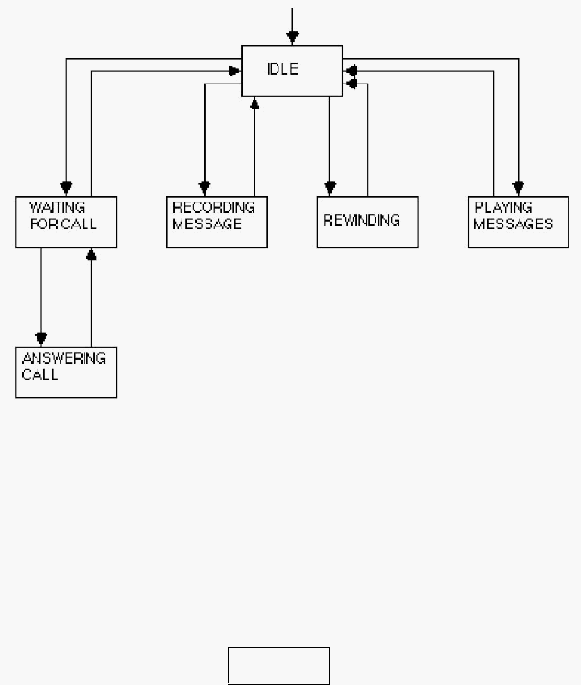

Gambar 2.24 Contoh STD
(Sumber: www.yourdon.com)
2.7.2 Komponen STD
State Transition Diagram memiliki dua komponen, yaitu:
a. State
State merupakan sekumpulan keadaan atau atribut sebuah sistem.
State digambarkan dengan simbol persegi panjang.
Gambar 2.25 Simbol State
b. Arrow
Arrow merupakan penanda perubahan dari suatu state ke state
yang lain. Arrow digambarkan dengan simbol panah.
Gambar 2.26 Simbol Arrow
 |
