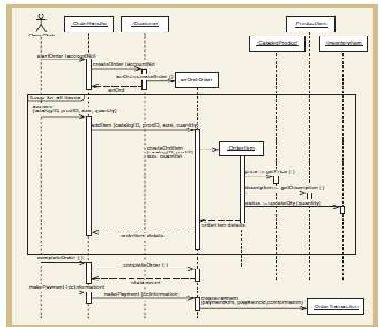

Gambar 2.10: Completed Three-Layer Design Sequence Diagram
Sumber: Satzinger, Jackson, dan Burd (2005:445)
2.2.1.9. Pakckage Diagram
Package diagram menur ut Satzinger, Jackson, dan Burd (2010:459)
merupakan diagram yang men gasosiasikan class-class dari suatu kelomp ok
yang terkait. Di dalam diagram tersebut terb agi menjadi tiga layer, yaitu view
layer, domain layer, dan data access layer.
Package yan g digunakan dalam diagram ini digambarkan dengan
persegi panjang, sedangkan hubungan antar package digambarkan dengan
anak panah ber garis putus-putus (dashed arrow), yang mewakili dependency
relationship. Buntut panah terhubung dengan dependent package, sedangkan
kepala panah terhubung dengan independent package. Dependency
relationship sendiri menggambarkan suatu hubungan antar elemen dalam
package diagram,
dimana jika terjadi perubahan pada suatu elemen (elemen
yang independent), maka elemen lainn ya (elemen yang dependent) juga dapat
berubah.
 |
