2.2.1.3. Activity Diagram
Menurut Satzinger (2010:141) Flowcharts dan diagram aktivitas yang
khusus dirancang untuk mewakili aliran kontrol di antara langkah-langkah
pengolahan. Ban yak analis menggunakan jenis workflow diagram dan
menyebutnya activity diagram. Suatu activity diagram merupakan gambaran
berbagai pengguna (atau sistem) kegiatan, oran g yang melakukan aktivitas
masing-masing, dan aliran sekuensial dari kegiatan tersebut. Symbol yang
digunakan yaitu:
1. Starting Activity (pseudo) Merupakan simbol untuk menandakan
dimulainya aktivitas.
2. Transition Arrow Merupakan garis penunujuk arah urutan aktivitas yang
menggambarkan transisi dari suatu aktivitas.
3. Activity Merupakan simbol yang menggambarkan aktivitas.
4. Ending Activity (pseu do) Merupakan simbol untuk menandakan
berakhirnya aktivitas.
5. Swimlane Merupakan area persegi dalam a ctivity diagram yan g
menunjukkan aktivitas diselesaikan single agent.
6. Synchronization bar Merupakan symbol yang digunakan untuk
mengontrol pemisahan atau pen yatuan dari jalur berurutan.
7. Diamond Merupakan simbol poin keputusan dalam alur proses mengikuti
satu jalur atau jalur lainnya.

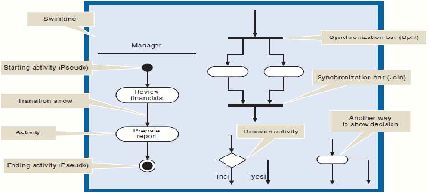

Gambar 2.2:Symbol Activity Diagram.
Sumber: Satzinger, Jackson, dan Burd (2010:142)
 |
