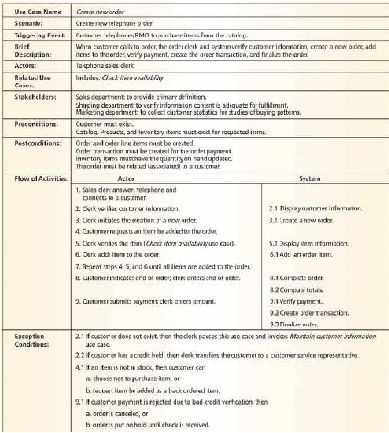

Gambar 2.6: Use Case Description
Sumber: Satzinger, Jackson, dan Burd (2010:174)
2.2.1.7. Design Class Diagram
Menurut Satzinger, Jackson, dan Burd (2010:187), class diagram
memberikan gambaran struktur dan deskripsi kelas, package, d an objek serta
hubungan satu sama lain seperti pewarisan dan asosiasi. Format yang
digunakan untuk menentukan masing-masing atribut adalah:
1. Attribute visibility: visibility menunjukkan apakah objek lain dapat
mengakses attribute secara langsung atau tidak. Tanda + (plus)
mengindikasikan attribute dapat terlihat atau bersifat public, dan tanda –
(minus) menandakan bahwa attribute tidak dapat terlihat atau bersifat
private.
2. Attribute name
3. Type-expression: dapat berupa character, string, integer, number,
currency, atau date.
 |
