System sequence diagram merupakan bagan dari interaction diagram.
F or mat t ed: I n de n t: L eft : 0 .3 8"
Dimana interaction diagram adalah diagram komunikasi atau sequence
diagram yang menampilkan hubungan antara objek. ( Satzinger, Jackson, &
Burd, 2005 :315 )
Dalam sequence diagram digunakan beberapa notasi untuk membuat
sequence diagram, yaitu :
a. Lifeline atau object lifeline
Berupa garis vertikal di bawah obyek yang berguna untuk menunjukkan
waktu hidup obyek.
b. Object
Berupa simbol orang yang berguna sebagai penggambaran pengguna
sistem atau sistem yang terotomatisasi.
c. Input Message
Berupa garis horizontal yang menggambarkan pesan masukan dari user.
d. Output Message
Berupa garis horizontal putus-putus yang menggambarkan keluaran atau
hasil dari inputan user.
F or mat t ed: I n de n t: L eft : 0 .5 "
F or mat t ed: Ce n te red , I nd e nt :
Le ft: 0 .3 8 "
F or mat t ed: I n de n t: L eft : 0 .3 9"

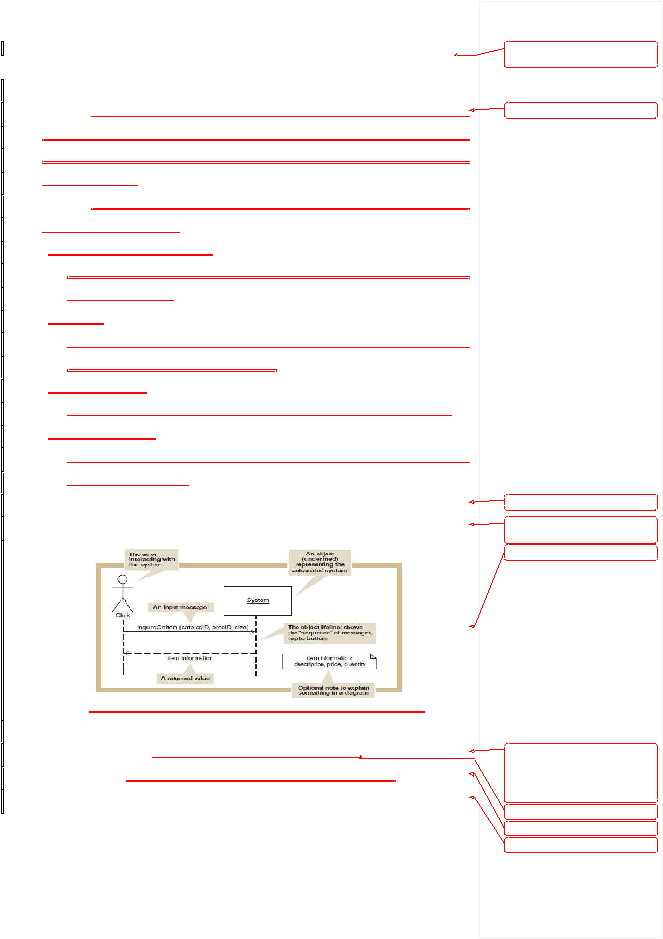

Gambar 2.8 System Sequence Diagram
F or mat t ed: H ea d in g 1, L eft ,
In d en t: Le ft: 0 .3 9 ", L in e spa ci ng :
sin g le , Ad ju st spa ce be twe en La ti n
an d Asia n tex t, Ad j u st sp ace
be twe en Asia n te xt a n d n u m be rs
Sumber : Satzinger, Jackson, dan Burd (2005:229)
