34
Terdapat dua arah dalam suatu relationship, yaitu :
1. Cardinality
Jumlah asosiasi yang terjadi antara hal-hal tertentu, seperti
pelanggan menempatkan banyak pesan an dan seorang
karyawan bekerja dalam satu departemen.
2. Multiplicity
Sinonim untuk kardinalitas (digunakan dengan pendekatan
berorientasi objek seperti yan g didefinisikan oleh UML).

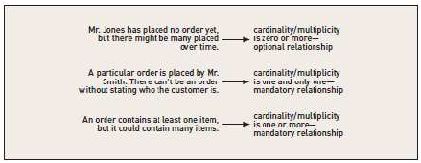

Gambar 2.14: Cardinality/multiplicity of relationships
Sumber: Satzinger, Jackson dan Burd (2009: 180)
2.3.6 System Sequence Diagram
System Sequence diagram menurut Satzinger, Jackson, dan Burd
(2009: 242) adalah suatu diagram yang menggambarkan interaksi antara
sistem dengan dunia luar yang direpresentsikan oleh actor. Sistem itu
sendiri diperlakukan seb agai object tunggal yang dinamakan dengan
:System. System sequence diagram digunakan untuk
mendokumentasikan masukan dan keluaran sistem untuk use case
tunggal atau scenario.
Penggunaan notasi dalam sequence diagram terdiri dari :
1. Lifeline
Merupakan garis vertikal yang dibentuk untuk menunjukkan
waktu hidup dari sebuah obyek.
2. Object
Merupakan simbol yang merepresentasikan pengguna sistem
atau sistem yang telah terotomatisasi.
 |
