36

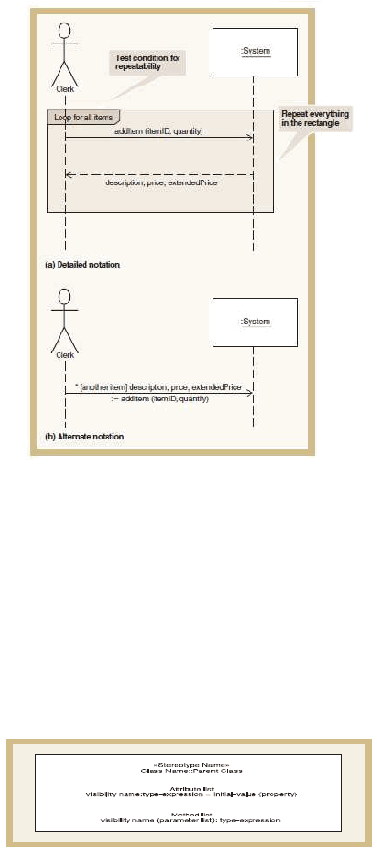

Gambar 2.16: System Sequence Diagram for Repeating message
Sumber: Satzinger, Jackson, dan Burd (2009: 254)
2.3.7 Design Class Diagram
Design Class Diagram digun akan untuk merepresentasikan
software classes yang termasuk ke dalam sistem baru. Lebih
menunjukkan mengenai rancangan aktual dari software. Design Class
Diagram mempunyai methods yang menggambarkan apa yang
dilakukan obyek dari class.
Gambar 2.17: Design Class Notation
Sumber: Satzinger, Jackson, dan Burd (2009: 411)
 |
