 terdiri dari 3 jenis, yaitu:
40

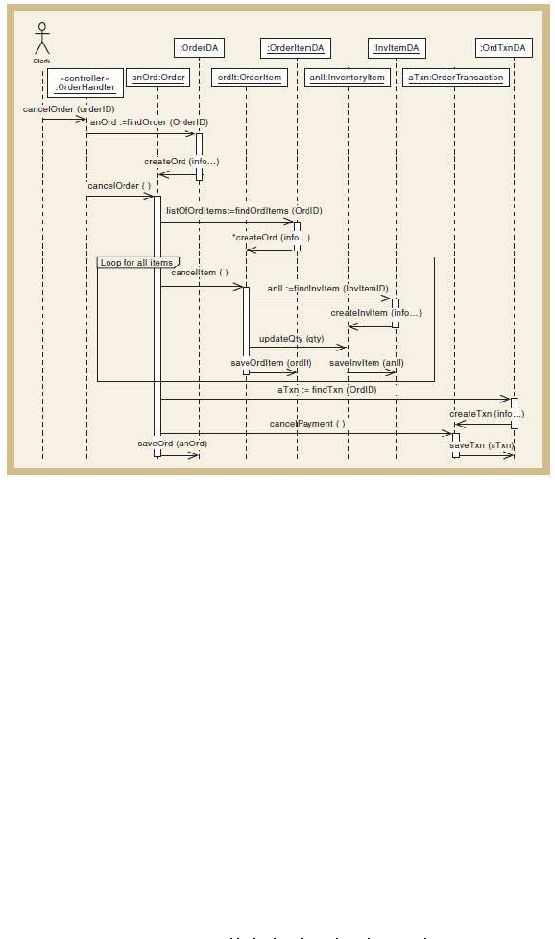

Gambar 2.20: Completed Three-Layer Design Sequence Diagram
Sumber: Satzinger, Jackson, dan Burd (2009: 449)
2.3.7.3  Updated Design Class Diagram
Pengembangan  design  class  diagram  menurut
Satzinger,  Jackson,  dan  Burd  (2009:  457)  dapat
dilakukan  pada  setiap  layer,  dimana  dalam  view  dan
data  access  layer  dilakukan  penentuan  beber apa  class
baru.  Pada  domain  layer,  class  baru  yan
ditambahkan
berfungsi sebagai use case controller.
Penambahan  method  untuk  setiap  cla
dalam  updated
class diagram dapat dilakukan,  dimana metho
tersebut
