BAB 2

LANDASAN TEORI

2.1 Tinjauan Umum

2.1.1 Rumah Susun

1. Menurut Undang – Und ang nomor 20 tahun 2011

1. Pasal 1 ayat (1): rumah susun adalah bangunan gedung

bertingkat yang dibangun dalam suatu lingkungan yang terbagi

dalam bagian-bagian yang distrukturkan secara fungsional,

baik dalam arah horizontal maupun vertikal dan merupakan

satuan-satuan yang masing-masing dapat dimiliki dan

digunakan secara terpisah, terutama untuk tempat hunian yang

dilengkapi d engan bagian bersama, benda bersama, dan tanah

bersama.

2. Pasal 1 ayat (2): penyelenggaraan rumah susun adalah kegiatan

perencanaan, pembangunan, penguasaan dan pemanfaatan,

pengelolaan, p emelihar aan, dan per awatan, pengendalian,

kelembagaan, pendanaan dan sistem pembiayaan, serta peran

masyarakat yan g dilak sanakan secara sistematis, terpadu,

berkelanjutan, dan bertanggung jawab.

2. Menurut ketentuan p asal 1 angk a 1 UU Rumah Su sun

Rumah susun (Rusun) adalah bangunan gedung bertingkat

yang diban gun d alam suatu lingkungan yang terbagi dalam bagian

–

bagian yang distrukturkan secara fungsional, baik dalam arah

horizontal maupun vertikal dan merupakan satuan – satuan yang

masing – masing dapat dimiliki dan digunakan secara terpisah,

terutama untuk tempat hunian yan g dilengkapi dengan bagian

bersama, b enda bersama, dan tanah bersama.

3. Menurut kuswahyono (2004) ditinjau dari sudut penggunaanya,

rumah susun dapat dibagi menjadi 3 (tiga) golongan, yaitu:

1. Rumah susun hunian yaitu rumah susun yang seluruhnya

berfungsi sebagai tempat tinggal,

2. Rumah susun bukan hunian yaitu rumah susun yang

seluruhnya berfun gsi sebagai tempat usaha atau kegiatan

social,

3. Rumah susun campuran yaitu rumah susun sebagian berfungsi

sebagai tempat tinggal dan sebagian b erfungsi sebag

tempat

usaha.

2.1.2 Jenis – Jenis Rumah Susun

UU Rumah Susun mengenal beberapa jenis Rumah Susun, yaitu

1. Rumah Susun Umum

Rumah susun yang diselenggarakan untuk memenuhi

kebutuhan rumah bagi masyarakat berpenghasilan rendah. Rumah

Susun Umum inilah yang kemudian berkembang menjadi

Rusunami dan Rusunawa. Rusunami adalah akronim dari Rumah

Susun Umum Milik, sedangkan Rusunawa adalah akronim dari

Rumah Susun Umum Sewa,

2. Rumah Susun Khusus

Rumah susun yang

diselenggarakan untuk memenuhi

kebutuhan khusus,

3. Rumah Susun Negara

Rumah susun yang dimiliki oleh Negara yan g menjadi tempat

tinggal, sarana pembinaan dan penunjang pelaksanaan tugas

pejabat dan pegawai negeri,

4. Rumah Susun Komersial

Rumah susun yang diselenggarakan untuk mendapatkan

keuntungan. Rumah Susun Komersial oleh pengembang sering

disebut apartemen, flat atau kondominium.

Berdasarkan penggunaannya, Rumah Susun kemudian dapat

dikelompokkn menjadi:

1. Rumah susun hunian, yaitu rumah susun yan g seluruhnya

berfungsi sebagai tempat tinggal,

2. Rumah susun bukan hunian, yaitu rumah susun yang seluruhnya

berfungsi sebagai tempat usaha dan atau kegiatan social,

3. R umah susun campuran, yaitu rumah susun yang sebagian

berfungsi sebagai tempat tinggal d an sebagian berfungsi sebagai

tempat usaha.

Terdapat 3 macam rumah susun (Neufert, 1986) yaitu :

1. R umah susun bertin gk at rendah (low rise apartment) atau

bertingkat tinggi (high rise apartment). Merupakan rumah susun

yang dimana pencapaian vertikalnya mempunyai lebih dari 1

tangga atau lift. Untuk rumah susun bertingkat rendah, jumlah

lantai maksimal adalah 4, sedangkan jika lebih dari 8 lantai disebut

rumah susun bertin gkat tinggi.

2. R umah susun memusat (point block) yaitu rumah susun dengan

pencapaian vertikal hanya menggunakan 1 (satu) tangga atau lift

(single vertical acess system). Dalam perkembangannya rumah

susun memusat berkembang pula menjadi rumah susun memusat

panjan g atau disebut dengan tipe cluster (cluster type), yan g

mempun yai keuntungan privasi yang tinggi.

3. Maisonet (maisonette) merupakan hunian 22 lantai dan memanjang

dan mempunyai potensi memanfaatakan pemandanga

Tipe ini

juga disebut rumah susun tipe memanjang (row type).

Berdasarkan pada golo ngan pendapatan p enghuni serta luasan

satuan unit rumah susun, rumah susun di Ind onesia dapat dibagi

menjadi (Kantor Menteri Negara Perumah an Rakyat, 1986) :

1. Rumah susun sederhana, adalah rumah susun yang diperuntukkan

untuk masyarakat dengan penghasilan sederhana atau rendah. Luas

satuan rumah susun antara 21 m² - 36 m², tanpa perlengkapan

mekanikal dan elektrikal

2. Rumah susun menengah, adalah rumah susun dengan luas satuan

rumah susun antara 36 m² - 54 m². Kadang dilengk api dengan

peralatan mekanikal dan elektrikal tergantung konsep dan tujuan

pembangunan. Rumah susun ini diperuntukkan untuk masyarakat

golongan berpen gh asilan menengah.

3. Rumah susun mewah, adalah rumah susun bagi golongan

berpenghasilan atas. Luas ruang, kualitas bangunan, perlengkapan

bangunan tergantung dari konsep dan tujuan pembangunan.

Dengan beberapa fasilitas yang lengkap dan status kepemilikan

tertentu rumah susun mewah ini disebut pula dengan

kondominium.

2.1.3 Fasilitas Lingkungan rumah susun

Fasilitas lingkungan rumah susun harus memenuhi persyaratan

sebagai berikut :

1. Memberi rasa aman, ketenangan hidup, kenyamanan dan sesuai

dengan budaya setempat;

2. Menumbuhkan rasa memiliki dan merubah kebiasaan yang tidak

sesuai den gan gaya hidup di rumah susun;

3. Mengurangi kecenderungan untuk memanfaatkan atau

menggunakan fasilitas lingkungan bagi kepentingan pribadi dan

kelompok tertentu;

4. Menunjan g fungsi-fungsi aktivitas penghuni yang paling pokok

baik dari segi besaran maupun jenisnya sesuai dengan keadaan

lingkun gan yang ada;

5. Menampun g fungsi-fungsi yang berkaitan dengan

penyelenggaraan dan pengembangan aspek-aspek ekonomi dan

sosial budaya

Tabel 2.1 : Fasilitas Lingkungan Rusun

No. Jenis Fasilitas Lingkungan Fasilitas Yang Tersedia

Warung

Toko-toko perusahaan dan

1 Fasilitas niaga

d agang

Pusat perbelanjaan

Ruang belajar untuk pra

b elajar

Ruang belajar untuk sekolah

d asar

Ruang belajar untuk sekolah

2 Fasilitas pendidikan

lanjutan tingkat pertama

Ruang belajar untuk sekolah

menengah umum

No. Jenis Fasilitas Lingkungan Fasilitas Yang Tersedia

- Posyandu

Balai pengo batan

BKIA dan ruamah bersalin

Puskesmas

Praktek dokter

Apotek

3 Fasilitas kesehatan

4 Fasilitas peribadatan - Musola

Masjid kecil

- Kantor RT

Kantor/balai RW

Post hansip/siskamling

Pos polisi

Telepon umum

Gedung serba guna

Ruang duka

Kotak Surat

5 Fasilitas pelayanan umum

- Taman

Tempat bermain

Lapangan olah raga

Peralatan usaha

Sirkulasi

Parkir

6 Ruang terbuka

Sumber : Standar Nasional Indonesia (2003)

2.1.4 Persyaratan dan jenis peruntukan

Persyaratan lok asi pembangunan rusuna antara lain sebagai berikut:

1. Tersedianya saran dan prasarana berupa:

a. Rencana jalan palin g sedikit 12 meter dan lebar badan jalan

ekisting paling sedikit 8 meter;

b. Saluran air dengan system drainase yang baik;

c. Jalur angkutan umum menuju lokasi; dan

d. Terjangkau pelayanan jaringan utilitas kota

2. Berada pada kawasan peremajaan lingkungan dan pembangunan

baru;

3. Terhad ap pembangunan rusuna pada kawasan peremajaan, maka

masyarak at yang tinggal pada kawasan tersebut mendapat

prioritas untuk menempati rusuna yang akan dibangun dan

dikembangkan;

4. Pola pembangunan dan pembangunan rusuna dibatasi sampai

dengan luas lahan 3 h ektar;

5. Pada daerah yang memiliki potensi strategis dapat diberikan

insentif berupa pengembangan dan pembangunan rusuna lebih

dari 3 hektar den gan terlebih dahulu mendapat persetujuan

Gubernur dan dikenakan kewajiban tambahan berupa sarana dan

prasarana kota sebagai bentuk kontribusi terhadap kota yang

besarn ya ditetapkan kemudian;

6. Perencanaan rusuna diwajibkan men yediakan fasum/ fasos

paling sedikit 50% dari standar sebagaiman a diatur dalam

Peraturan Daerah Nomor 6 Tahun 1999, atau

mempertimbangkan ketersediaan fasum/ fasos pada lingkungan

sekitarnya, kecuali perbelanjaan niaga untuk melayani

kebutuhan lingkungannya diberikan tambahan luas sampai

dengan 100% dari standar yang ditetapkan;

7. Menyediakan ruang terbuka yang besarannya 2 m² per jiwa

(sebagai ruang gerak pribadi atau personal space atau tempat

bermain) yang berada pada halaman dan/ atau bangunan, dan

gerak p ribadi tidak boleh difungsikan untuk kegiatan lain,

halaman yan g digunakan untuk ruang gerak pribadi sekaligus

berfungsi sebagai ruangan terbuka evakuasi bencana;

8. Menyediakan sarana dan prasarana bagi pen yandang cacat;

9. Perencaan pada lantai dasar bangunan han ya untuk fungsi sarana

penunjang dan fasum/ fasos dengan luas paling b anyak 50% dan

sisanya sebagai ruang terbuka tanpa dinding;

10. Setiap 10 unit hunian menyediakan lokasi parkir satu mobil dan

5 motor dalam halaman bangunan;

11. Perhitungan jumlah penghuni berdasarkan luas lantai, setiap luas

lantai hunian 45 m² gross adalah 4 jiwa

12. Permukaan atap ban gu nan dibangun sebagai taman (roof

garden) dan difungsikan sebagai ruang public.

13. Pada lokasi yan g termasuk dalam Kawasan Keselamatan

Operasional Penerbangan (KKOP) diperlukan rekomenda

dari

instansi berwenang

2.1.5 Karakteristik Rumah Susun

Berdasark an peraturan pemerintah, karakteristik rumah susun di

Indonesia memiliki ketetapan standar sebagi berikut (Tedd y, 2010 : 11)

1) Satuan Rumah Susun

•

Mempunyai ukuran standar minimum 18 m2, lebar muka

minimal 3 meter.

•

Dapat terdiri dari satu ruang utama (ruan g tidur) dan ruang lain

(ruang penunjang) di dalam dan/atau diluar ruang utama.

•

Dilengkapi dengan sistem penghawaan dan pencahayaan

buatan yang cukup, sistem evakuasi penghuni yang menjamin

kelancaran dan kemudahan, serta penyediaan daya listrik yan g

cukup, serta sistem pemompaan air.

•

Batas pemilikan satuan rumah susun dapat b erupa ruan g

tertutup dan/atau sebagian terbuka dan/atau ruang terbuka.

2) Benda Bersama

Benda bersama dapat berupa prasaran lingkungan dan fasilitas

lingkungan.

3) Bagian Bersama

Bagian bersama dapat berupa ruan g untuk umum, struktur, dan

kelen gkapan rumah susun, prasarana lingkungan dan fasilitas

lingkungan yang men yatu dengan bangunan rumah susun.

4) Prasarana Lingkungan

Prasarana lin gkun gan b erupa jalan setapak, jalan kendaraan

sebagai penghubung antar bangunan rumah susun atau keluar

lingkungan rumah susun, tempat parkir, utilitas umum yang

terdiri dari jaringan air limbah, sampah, pemadam kebakaran,

listrik, gas, telepon, dan alat komunikasi lainn ya.

5) Fasilitas Lin gkun gan

Lingkungan rumah susun harus dilengkapi fasilitas perniagaan

dan perbelanjaan, lapangan tebuka, kesehatan, pendidikan,

peribadatan, pelayanan umum, serta pertanaman.

Tipe unit rumah susun juga beragam. Kisaran luas unit rumah

susun pada umumnya minimal 18m2 dan paling besar adalah 50

m2.

Tabel 2.2 : tipe unit rumah susun

Tipe Unit

Fasilitas

1 kamar tidur

ruang tamu/keluarga

kamar mandi

dapur/pantry

Tipe 18 m2

Tipe 21 m2

Tipe 24 m2

Tipe ini biasanya untuk keluarga

muda atau seseorang yang belum

memiliki keluarga

2 kamar tidur

ruang tamu / keluarga

kamar mandi / WC

dapur / pantry

ruang makan

Tipe 30 m2

Tipe 36 m2

Tipe 42 m2

Tipe 50 m2

Tipe ini untuk keluarga yang

sudah memiliki anak

Sumber : Rosfian (2009)

2.1.6 Karakteristik Penghuni Rumah Susun

Berdasark an penelitian yang dilakukan oleh Harsiti (2003:99-115)

pola perilaku masyarakat penghuni rumah susun dalam melestarikan

fungsi lingkungan rumah susun adalah sebagai berikut :

1) Sikap terhadap lin gkun gan ikut menentukan perilaku melestarikan

fungsi lingkungan per mukiman. Makin tinggi sikap terhadap

lingkungan maka makin baik perilaku melestarikan fungsi

lingkungan permukiman.

2) Motivasi hidup sehat ikut menentukan perilaku melestarikan

fungsi lingkungan permukiman. Makin kuat motivasi hidup sehat,

maka makin baik perilaku masyarkat dalam melestarikan fungsi

lingkungan. Sehin gga untuk dapat melestarikan fungsi lingkungan

permukiman, pola hidup sehat harus ditanamkan.

3) Status sosial ekonomi turut menentukan. Makin tinggi status

sosial ekonomi maka makin baik perilaku melestarikan fungsi

lingkungan permukiman.

Dari ketiga faktor tersebut, faktor yang paling kuat dalam

menentukan perilaku melestarikan lingkungan secara beru rutan adalah

(1) status sosial,

(2) sikap terhadap lingkun gan, dan (3) motivasi hidup

sehat.

2.1.7 Luas lahan

Luas lahan harus memenuhi ketentuan sesuai tabel 2.3

Tabel 2.3: Luas lahan untuk fasilitas lingkungan rumah susun dengan kdb 50

–

60%

Sumber : SNI 03-7013-2004

2.2 Tinjauan Khusus

II.2.1 Sustainable Development

Pembangunan berkelanjutan adalah proses p emban gunan (lahan,

kota, bisnis, masyarakat, dll) yan g berprinsip “memenuhi kebutuhan

sekarang tanpa mengorbankan pemenuhan kebutuhan generasi masa

depan” (menurut Brundtland Report dari PBB, 1987).

Menurut World Commission on Environment and Development’s

(the Brundtland Commission) report Our Common Future

(Oxford: Oxford University Press, 1987).

"Development that meets the needs of the present without

compromising the ability of future generations to meet their own

needs

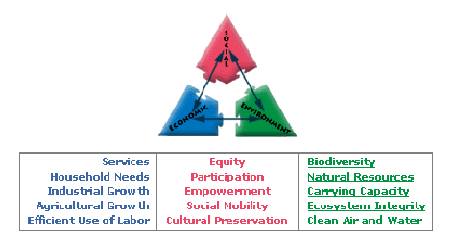

Gambar 2.1 : Scheme of sustainable development

Sumber : www.wikipedia.com, diakses 05 April 2014

Gambar 2.2 : Scheme of sustainable development

Sumber : http://www.worldbank.org diakses 05 April 2014

Pembangunan berkelanjutan tidak hanya berkonsentrasi pada isu-

isu lingkungan melainkan mencangkup tiga lingkup kebijakan yaitu

pembangunan ekonomi, pembangunan sosial dan perlindungan

lingkun gan. Ketiga hal tersebut saling berkaitan dan merupakan suatu

pilar pendorong bagi pembangunan berkelanjutan (lihat gambar 2.1

dan 2.2)

Sustainable Development

Specific Concept Sustainable

in Sustainable Development

Energy Resource

Resource

Product &

Techology

Other

& Waste

Sustaina ble Design

Economy of

Living Circle

Human Design

Recources

Design

Energy

Water

Material

Conservation

Conservatio n

Reductio n :

Indigenous

Landscaping

Lo w-Flo w

Shower Heads

Vacuum Assist

Toilets or Smaller Toilets

Tanks

Reuse:

Rainwater Collection

Graywater Collection

Gambar 2.3: Skematik hubungan Sustainable Development hingga den

Penerapan Sustainable Design

Sumber :Sustainable Architecture Module: Introduction to Sustainable Design (1998).

2.2.2 Air

Air adalah senyawa yang penting bagi semua makhluk hidup di

Bumi ini. Air hampir 71 % menutupi perrmukaan bumi. Walaupun air

yang diperoleh sangat banyak tetapi kebutuhan akan air bersih makin

lama semakin sulit untuk didapatkan karena sebagian besar dari

kandungan air di bumi adalah air asin (97%) dan air tawar (2,6%).

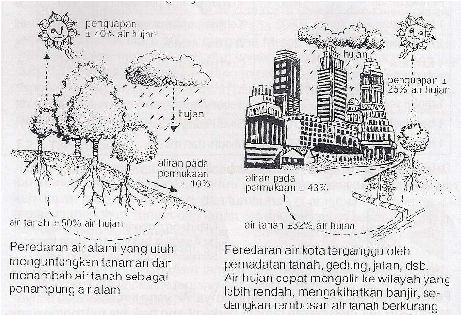

Gambar 2.4: Peredaran air

Sumber: Dasar-dasar Arsitektur Ekologis, Heinz Frick

Standar kelayakan akan kebutuhan air bersih adalah 49,5

liter/kapita/hari. Badan dunia UNESCO sendiri pada tahun 2002 telah

menetapkan hak dasar manusia atas kebutuhan akan air yaitu sebesar

60 ltr/org/hari.

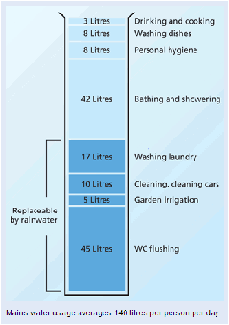

Gambar 2.5 : Water consumption

Sumber : www.rewatec.co.uk/rainwater-harvesting-benefits-and-uses.php,

diakses 26 maret 2014

Pada gambar 2.5 d apat disimpulkan bahwa hanya beb erapa dari

penggun aan air yang d apat digantikan oleh air hujan yaitu laundry

(17 liter), cleaning dan cleaning car (10 liter), irigasi taman (5

liter),

dan yang paling besar digunakan untuk wc flushing (45 liter).

2.2.3 Jenis-jenis Air

Kita ketahui bahwa sumber air merupak an komponen penting

untuk penyediaan air bersih karena tanpa sumber air maka suatu

system penyediaan air bersih tidak akan berfungsi.

Berikut ini adalah 4 macam sumber air minum yang dapat

digunakan;

1. Air Hujan

Cara menjadikan air hujan sebagai air minum hendaknya

jangan saat air hujan b aru mulai turun, karena masih mengandung

banyak kotoran. Air hujan juga mempun yai sifat agresif terutama

terhadap pipa-pipa penyalur maupun bak-baik reservoir sehingga

hal ini akan mempercepat terjadin ya korosi atau kar atan. Air

hujan juga mempunyai sifat lunak sehingga akan boros terhadap

pemakaian sabun

2. Air Permukaan

Air permukaan adalah air yang mengalir di perbukaan bumi,

Pada umumnya air permukaan ini akan mend apat pengotoran

selama pengalirannya, misaln ya oleh lumpur, batang kayu, daun,

kotoran industri dan lainnya. Untuk meminumnya harus melewati

proses pembersihan yang sempurna.

3. Air Tanah

Air tanah adalah air yang berada di bawah tanah di dalam zona

jenuh dimana tekanan hidrostatiknya sama atau lebih besar dari

tekanan atmosfer (Suryono, 1993:1).

4. Mata Air

Mata air adalah air tanah yang keluar d engan sendirinya ke

permukaan tanah dengan hampir tidak dipengaruhi oleh musim,

sedangkan kualitasnya sama dengan air dalam.

2.3 Pendekatan Teknis

2.3.1 Pertimbangan sebelum perancangan

Terdapat beberapa faktor yang harus dipertimbangkan sebelum

merancan g sistem rainwater harvesting pada sebuah hunian untuk

keperluan domestik. Faktor-faktor tersebut antara lain :

1. Faktor lingkungan (khususnya iklim)

2. Faktor teknis

3. Faktor kebutuhan air

Faktor Lingkungan

Menurut buku Rainwater Harvesting for Domestic Use (2006),

angka curah hujan merupakan kunci utama dalam mengetahui

apakah penggunaan sistem rainw ater harvesting mampu bersaing

dengan penggunaan sistem sumber air dari PDAM.

Daerah yang berada di iklim tropis dengan musim kemarau

pendek yang disertai dengan beberapa hujan badai berintensitas

tinggi merup akan daerah yan g memiliki kondisi yang paling cocok

untuk pengaplikasian sistem rainwater harvesting.

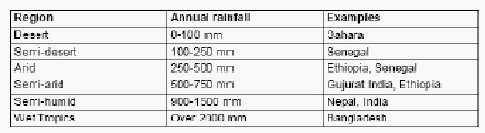

Tabel 2.4 : Curah hujan rata-rata per-tahun berdasarkan iklim kawasan

Sumber : Rainwater Harvesting for Domestic Use

Faktor Teknis

Selain faktor lingkun gan, terdapa faktor lain yang dapat

mepengaruhi konstruksi dari sistem rainwater harvesting yaitu

faktor teknis antara lain :

1. Penggunaan material penangkap air hujan yang tentu saja

harus kedap air seperti metal, keramik, asbestos, atau semen

2. Ketersediaan area untuk penyimpanan air hasil tangkap an

3. Jumlah pengguna air dan peruntukan pengunaan air

4. Ketersediaan sumber air antara lain seperti air permukaan atau

air dari PDAM sebagai alternatif ketika air hasil rainwater

harvesting habis

5. Tersediannya pekerja d an material lokal yang cocok untuk

perancangan dan manajemen sistem rainwater harvesting.

Menurut Janette Worm dan Tim van Hattum (2006), terdapat 4

jenis pengguna sistem Rainwater Harvesting. Antara lain:

1. Pengguna Tidak Berkala

Pengguna yang men yimpan persedian a

hujan dalam

penyimpanan yang relatif kecil. Air yan

ditangkap hanya

digunakan untuk beberapa hari.

2. Pengguna Berselang

Pengguna yan g menggunakan sistem rainwater harvesting ketika

musim hujan panjang.

3. Pengguna Sebagian

Pengguna yang menggunak an air dari sistem rainwater

harvesting secara terus menerus sepanjang waktu namun tidak

mencukupi seluruh kebutuhan air yang diperlukan sehingga

peruntukan kebutuhan airnya dibagi.

4. Pengguna Penuh

Hanya menggunakan air yang berasal dari siste

rainwater

harvesting sepenuhn ya untuk semua keperluan ruma

tangga

sepanjang waktu.

Faktor Kebutuhan Air

Didalam Rainwater Harvesting for Domestic Use (2006)

dinyatakan bahwa dalam keadaan terdesak dan krisis air, sedikitnya

manusia dapat menggunakan seban yak 15 Liter air untuk mandi dan

kebutuhan higienis lainnya dalam sehari. Menurut Fenty

Wisnuwardhani (2006), kebutuhan air bersih di perkotaan pasti

meningkat jumlahn ya dari periode ke periode seiring dengan laju

perkembangan dan pertambahan penduduk. Pern yataan tersebut

dijabarkan kedalam tabel seperti berikut

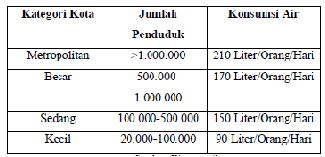

Tabel 2.5 : Pedoman konsumsi air

Sumber : Kimpraswil

Menurut Rainwater Harvesting for Domestic Use (2006),

poin-poin krusial tersebut dapat dijabarkan menjadi sebuah skema

dasar menyerupai kerangka berpikir yang menjadi acuan dalam

perancangan awal sebuah sistem rainwater harvesting (lihat gambar

2.6)

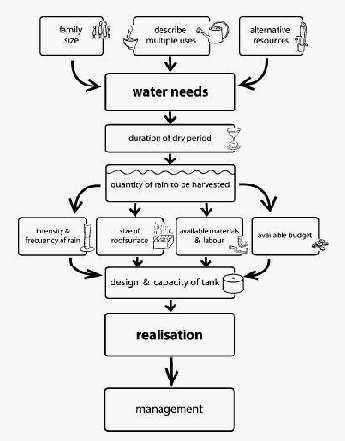

Gambar 2.6 : Skema perencanaan Rainwater Harvesting

Sumber : Rainwater Harvesting for Domestic Use

2.3.2 Definisi Rainwater Harvesting

Maryono dan Santoso (2006) menyebutkan bahwa rain water

harvesting dapat didefinisikan sebagai salah satu cara pen gumpulan

atau penampun gan air hujan atau aliran permukaan pada saat curah

hujan tinggi untuk selanjutn ya digunakan pada waktu air hujan

rendah.

UNEP (2001) dan Abdullaet al (2009) menyebutkan bahwa

rainwater harvesting merupakan teknolo gi yang digunakan untuk

pengumpulan air hujan yang berasal dari atap

Memanen air hujan merupakan alternatif sumber air yang sudah

dipraktekkan selama berabad-abad di b erbagai negara yang serin g

mengalami kekurangan air (Chao-Hsien Liaw & Yao-Lung Tsai,

2004). Air hujan yang dipanen dapat digunakan untuk multi tujuan

seperti menyiram tan aman, mencuci, mandi dan bahkan dapat

digunak an untuk memasak jika kualitas air tersebut memenuhi

standar kesehatan (Sharpe, William E., & Swistock, Bryan, 2008;

Worm, Janette & van Hattum, Tim, 2006).

Secara ekologis ad a empat alasan men gapa memanen air hujan

penting untuk konservasi air (Worm, Janette & Hattum, Tim van,

2006), yaitu:

1. Peningkatan kebutuhan terhadap air berakibat meningkatnya

pengambilan air bawah tanah sehingga mengurangi cadangan air

bawah tanah. Sistem pemanenan air hujan merupakan alternatif

yang bermanfaat.

2. Keberadaan air dari sumber air seperti danau, sungai, dan air

bawah tan ah sangat fluktuatif. Mengumpulkan dan menyimpan

air hujan dapat menjadi solusi saat kualitas air permukaan, seperti

air danau atau sungai, menjadi rendah selama musim hujan,

sebagaimana sering terjadi di Bangladesh.

3. Sumber air lain biasan ya terletak jauh d ari ru mah atau komunitas

pemakai. Mengumpulkan dan menyimpan air di dekat rumah

akan meningkatkan akses terhadap persediaan air dan berdampak

positif pada kesehatan serta memperkuat rasa kepemilikan

pemakai terhadap sumber air alternatif ini.

4. Persediaan air dapat tercemar oleh kegiatan industri mupun

limbah kegiatan manusia misalnya masuknya mineral seperti

arsenic, garam atau fluoride. Sedangkan kualitas air hujan secara

umum relatif baik.

2.3.3. Keuntungan rainwater harvesting

Dalam memikirkan gagasan untuk merancang sebuah sistem

rainwater harvesting sangat penting untuk mengetahui keuntungan

dan kerugian dari sistem tersebut. Keuntungan mendasar pertama

dari sistem rainwater harvesting adalah

1. Minimn ya penggunaan energi dalam proses penangkapan air

hujan. Keuntungan ini sesuai dengan prinsip sustainable

development yang sudah dibahas pada pembahasan

sebelumnya.

2. Mengu rangi penggunaan air dan mengu rangi dampak banjir di

lingkungan

3. Air hujan bersih, tidak mengandung garam

4. Pemanenan air hujan dapat mengurangi akumulasi garam

didalam tanah yang dapat membahayakan pertumbuhan pada

akar tanaman..

2.3.4. Kerugian rainwater harvesting

Namun adapula kerugian paling mendasar dari sistem rainwater

harvesting. Kerugiannya adalah

1. Sebuah kenyataan bahwa kita tidak bisa mengetahui secara pasti

seberapa banyak dan kapan hujan akan turun

2.3.5. Prinsip Dasar

Menurut buku Rainwater Harveting for Domestic Use (2006),

pada dasarnya rainwater harvesting dapat didefinisikan sebagai

kumpulan aliran air hujan yang d apat dimanfaatkan untuk keperluan

domestik rumah tangga, kebutuhan agrikultural, dan manajemen

lingkungan.

Sistem rainwater harvesting terdiri dari 3 komponen dasar yang

penting, antara lain:

1. Penangkap atau permukaan atap yang berfungsi untuk menangkap

air hujan.

2. Sistem pengiriman untuk memindahkan air hujan yang sudah

ditangkap dari penangkap atau permukaan atap ke bak

penyimpanan.

3. Bak penyimpanan atau tangki air untuk men yimpan air hingga air

itu dipergunakan.

2.3.6. Perancan gan Sistem Rainwater Harvesting

Berdasarkan Rainwater Harvesting for Domestic Use (2006),

terdapat 4 lan gk ah sistematis dalam merancang sebuah sistem

rainwater harvesting.

Tahap 1. Merancang area penan gkap air hujan.

Tahap 2. Merancang sistem pengiriman air hujan.

Tahap 3. Menentukan ukuran pen yimpanan air yang diperlukan.

Tahap 4. Memilih desain pen yimpanan air yang cocok untuk proyek

yang bersangkutan

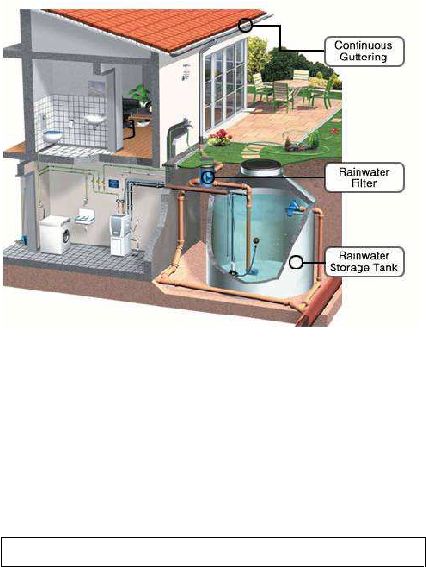

Gambar 2.7 : Rainwater Collection System

Sumber : http://www.allthingsrainwater.com/ diakses 4 April

2014

Tahap 1. Menentukan Jumlah Total Kebutuhan Air

Total kebutuhan air yang akan digunakan sebagai acuan

adalah kebutuhan air per tahun. Untuk mengetahui jumlah tersebut

didapati persamaan:

Kebutuhan Air = Rata-rata konsumsi air per orang x 365 hari

Walaupun pada kenyataannya konsumsi air tiap orang pasti

berbeda, namun dengan asumsi rata-rata konsumsi harian oran g,

persamaan ini dapat dijadikan acuan yang valid.

Selain kebutuhan air, perlu juga diketahui mengenai

perkiraan jumlah air yan g akan diterima. Dengan menggunakan data

curah hujan yang tersedia, dan koefisien run-off, maka dapat

diketahui persamaan jumlah air yang akan diterima.

Supply = Rainfall x Area x Run-off coefficient

Supply = Rata-rata air yang akan diterima dalam setahun

Rainfall = Rata-rata curah hujan tahunan

Area = Area penangkap air hujan

Run-off coefficient = Koefisien Run-off

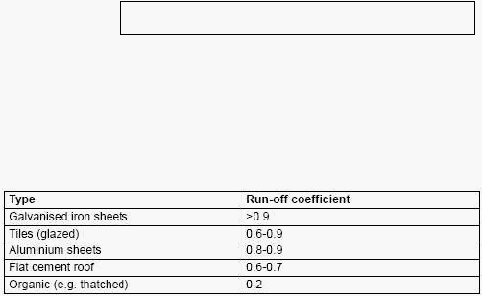

Tabel 2.6 : Koefisien Run-off

Sumber: Rainwater Harvesting for Domestic Use

Pengertian dan Definisi istilah aliran Runoff dipergun akan untuk

menunjukan adanya variasi proses pengumpulan air mengalir yan g

akhirnya menghasilkan aliran sungai. Variasi proses aliran itu adalah

sebagai berikut:

1. Air hujan yan g langsung pada tubuh perairan sungai adalah air

hujan yang pertama langsung menjadi satu dengan aliran

sungai.

2. Aliran di atas permukaan tanah (overland flow) adalah air

hujan yang menin ggalkan daerah aliran sun gai (DAS) setelah

terjadi hujan (badai) atau disebut sebagai bagian air dari aliran

sungai yang terjadi dari hujan neto yang tidak lagi mengalami

infiltrasi ke tanah mineral, dan mengalir di atas permukaan

tanah menuju sungai terdekat.

3. Aliran permukaan (surface runoff) adalah sinonim dengan

overland flow (b), tetapi lebih banyak dipergunakan untuk

penguku ran air di pemuk aan sungai.

4. Aliran langsung di bawah permukaan (sub surface storm flow)

bagian aliran sun gai yang dipasok dari sumber air di bawah

permukaan tanah, dan sampai di saluran sungai secara

langsun g. Proses ini tidak dapat diamati d engan mata, namun

menambah debit sun gai. Kadang-kadang dipergunakan kata

sinonim, yaitu aliran dalam (interflow), tetapi kata ini sering

dipergunakan untuk aliran di bawah permukaan tanah yang

tidak berada di atas permukaan air tanah.

5. Aliran permukaan langsung (direct runoff, strom flow);

merupakan total dari ketiga komponen aliran sungai yaitu

curah hujan yang langsung tersalur aliran ke sungai di atas

permukaan tanah (o verland flow, surface runoff), dan aliran

cepat di bawah permukaan tanah (sub surface storm

flow,interflow) yang umumnya dipergunakan untuk mencirikan

banjir akibat karakteristik DAS.

6. Aliran dasar ( base flow, grand water outflow): keluaran dari

equifer air tan ah yang dihasilkan dari air perkolasi vertical

melalui profil tanah ke air tanah, dan ditopang oleh aliran

perlahan -lahan dari zona aerasi (zone of aeration) pada daerah

miring.

Tahap 2. Merancang Area Penangkap Air Hujan

Desain area penangkap air hujan diharapkan efisien d an

memenuhi luas rata-rata yang dibutuhkan agar meningkatkan jumlah

air yan g dapat dipanen. Selain menurut aspek teknis tersebut, desain

area penangkap hujan juga diharapkan dapat menjadi komponen

vocal point pada bangunan sehingg

komponen tersebut terlihat

menarik dan tidak mengganggu nilai estetika pad

bangunan.

Tahap 3. Merancang Sistem Pengiriman Air Hujan

Desain sistem pengiriman air hujan juga diharapkan berfungsi

se-efisien mungkin d engan mempertimbangkan jarak antara area

penangkap dengan bak penyimpanan. Tidak lupa untuk tetap

mempertimbangkan aspek-aspek utilitas arsitektural.

Pada umumnya, rainwater harvesting pada hunian

menggunakan sistem pengiriman dengan pengaplikasian talang air di

ujung genteng. Material yang digunakan sebagai talang pada

umumnya adalah Aluminium dikarenakan material Aluminium

memiliki sifat anti karat. Bentuk yang dapat digunakan beragam

antara lain kotak, setengah lingkaran, atau b entuk huruf “v”.

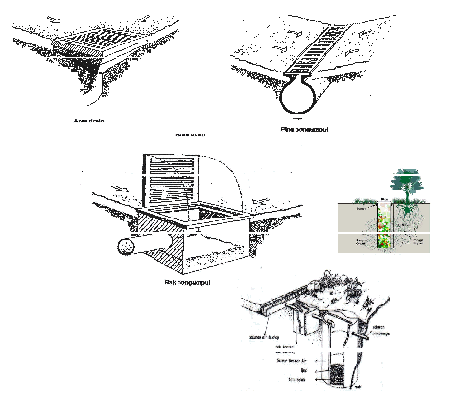

Gambar 2.8: Contoh Jenis Talang

Sumber: Utilitas Bangunan, Penyediaan Jaringan Air Hujan.

Namun, pengaplikasian talang tersebut dibatasi hanya pada

bangunan yang menggunakan atap miring. Lain halnya dengan

bangunan yang memiliki area penangkap air hujan dengan desain

khusus, sistem pengiriman tidak memerlukan talang air sebagai

komponen penyambun g area p enangkap dengan pipa pengirim.

Sedangk an untuk pipa

pengirim cukup menggunakan pipa

PVC berdiameter 4 Inchi yang juga digunakan pada landed house

pada umumnya.

Tahap 4. Menentukan Ukuran Penyimpanan Air

Ukuran penyimpanan air dapat ditentukan berdasark an

persamaan pertama pad a tahap 1. Berdasarkan kebutuhan air dan

prakiraan jumlah air yang akan diperoleh, dapat diketahui pula

ukuran pen yimpanan air yang dibutuhkan.

Tahap 5. Memilih Desain Penyimpanan Air

Desain penyimpanan yang cocok untuk proyek amat sangat

bergantung kepada kond isi tapak setempat dan zoning pada tapak

sekaligus b angunan.

2.4 Kerangka Berfikir

Tabel 2.7 : Skema kerangka berfikir

TOPIK

ENVIRONMENTALLY, SUSTAINABLE, HEALTHY, AND LIVEABLE

HUMAN SETTLEMENT

TEMA

RAINWATER

JUDUL

SISTEM PEMANFAATAN AIR HUJAN PADA FLAT

DI JAKARTA

LATAR BELAKANG

Menyediakan rumah susun sewa bagi warga kumuh dengan

mengefisiensi penggunaan air dengan pemanfaatan air hujan

Curah Hujan

Rumah Susun

Jumlah curah

hujan rata-rata

selama 5

tahun terakhir

Pokok Permasalahan

Rainwater

Harvesting

Pemenuhan kebutuhan air

harian dengan

memanfaatkan air hujan

1. Memanfaatkan

air hujan untuk

water efficiency

Rainwater Harvesting

2. Pengolahan

selubung

bangunan dengan

sistem rainwater

harvesting untuk

memenuhi

kebutuhan air

harian

ANALISIS

PERANCANGAN
