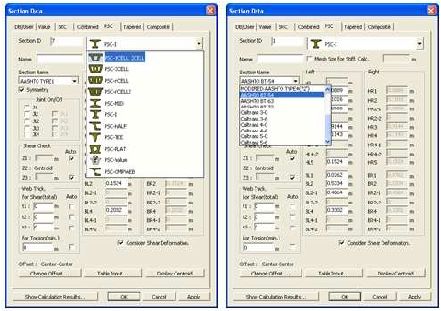

Gambar 2.26Tampilan Kotak Dialog Section Propertiesuntuk Penampang PSC dan
Penampang PSC untuk AASHO dan CALTRANS
Sumber:http://en.midasuser.com/)
2.12.3 Boundary Conditions
Pada pro gr am Midas Civil,boundary conditions terbagi menjadi 2 yaitu
berdasarkan kondisi batas nodal (nodal boundary conditions) dan kondisi batas
elemen ( element boundary conditions). nodal boundary conditionssendiri terdiri dari
3 jenis diantaran ya adalah perletak an untuk menahan derajat kebebasan yang di pilih
(constraint for degree of freedom), elemen batas elastis (pegas) untuk menentukan
kekakuan pegas nodal yang dipilih di setiap arah dari GCS atau sistem koordinat
nodal lokal, elemen elastis link (elastic link) untu menentukan kekakuan dalam arah
yang relevan dalam menghitung reaksi. Sedangkan element boundary
conditionsterdiri dari 3 jenis diantaranya adalah element end releaseuntuk
menentukan kondisi rilis akhir (engsel, geser, rotasi) pada kedua ujung elemen balok,
rigid end offset distance (Beam End Offset),serta rigid linkuntukmembatasi
derajatkebebasan nodal yang dipilih mengikuti nodal utama, dan juga digunakan
untuk mewakili kekakuan elemen yang tak terhingga.
2.12.4 Analisa Dinamis Dalam Midas Civil
Setiap struktur didesain untuk mampu menahan beban dinamis. Salah satu
fitur analisis dalam Midas Civil adalah analisis dinamik, dan untuk memperhitungkan
 |
