2.7.1 Slab Off Grade

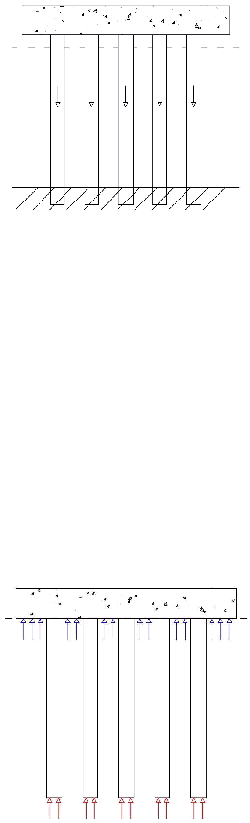

Gambar 2.14 Ilustr asi Slab Off Grade
Raft biasa nya juga sering disebut dengan slab. Untuk slab off grade akan
terjadi dimana pada saat penggalian tanah untuk konstruksi pondasi dan bagian raft,
tanah sekitar mengalami pengembangan (swellling) sehingga pada saat konstruksi
bagian atas yang menyeb abkan pembebanan dimulai akan terjadi penurunan tanah di
bawah raft sehin gga muncul gap/jarak antara tanah dan bagian bawah raft. Kondisi
seperti ini mengakibatkan raft tidak menyumbangkan kosntribusi sama sekali dalam
menahan beban yang berada di atasnya. Beban akan langsung ditahan sepenuhnya
oleh tiang pondasi.
2.7.2 Slab On Grade
Gambar 2.15 Ilustrasi Slab On Grade
 |
