Stick Figure/Actor digunakan untuk menggambarkan seorang aktor yang
memiliki tangan. Tangan ini berfungsi untuk membantu mengingat bahwa
aktor ini harus memiliki akses langsung ke sistem, sedangkan sebuah kasus
digambarkan
Use Case digambarkan dalam bentuk oval.
Connecting Line merupakan penghubung antara actor dengan use case.

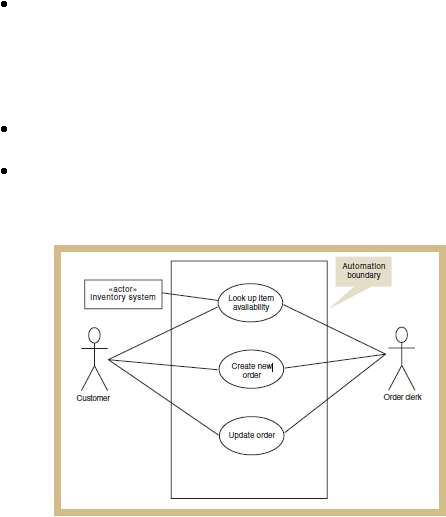

Gambar 2. 9 Use Case Diagram
Sumber : Satzinger, Jackson dan Burd (2009 : 244)
Sedangkan pada gambar di atas dijelaskan satu notasi
tambahan yang hadir dalam
use case, yaitu automation boundary atau dapat disebut sebagai system boundary
yang membatasi lingkungan actor dan lingkungan sistem.
Menurut Satzinger, Jackson dan Burd (2009 : 171), use case description
merupakan deskripsi yang berisi daftar rincian untuk mengolah use case. Fully
developed description merupakan tingkat paling akhir dari use case description.
 |
