60

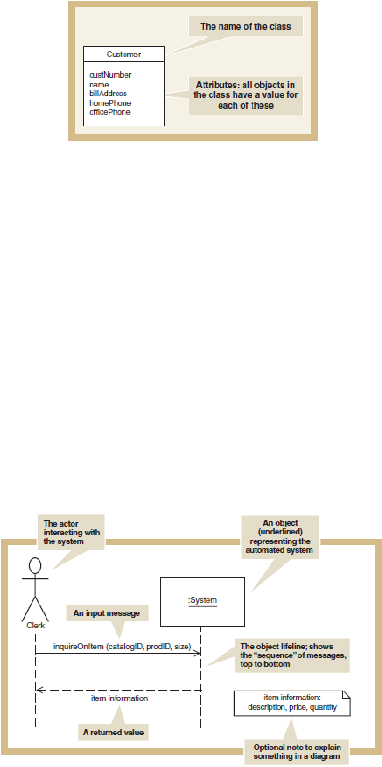

Gambar 2. 11 Domain Class Diagram
Sumber: Satzinger, Jackson dan Burd (2009 : 187)
Pada gambar di atas dapat dilihat bahwa domain class diagram digambarkan
dalam bentuk persegi panjang dengan dua bagian. Bagian pertama merupakan nama
kelas dimana nama kelas selalu diawali dengan huruf kapital dan bagian kedua
adalah atribut kelas dimana nama atribut selalu diawali dengan huruf kecil.
Satzinger, Jackson dan Burd (2009 : 242) menjelaskan bahwa system
sequence diagram adalah diagram yang menunjukkan urutan pesan antara aktor
eksternal dan sistem dalam suatu use case.
Gambar 2. 12 System Sequence Diagram
Sumber: Satzinger, Jackson dan Burd (2009 : 253)
Gambar diatas menggambarkan notasi yang ada pada system sequence
diagram.
 |
