34
b.
Activity Diagram
Activity diagram
menggambarkan aliran sekuensial kegiatan dari use case
atau proses bisnis (Whitten & Bentley, 2007:382). Activity diagram
hampir
sama dengan flowchart diagram yang dapat digunakan untuk menjelaskan
control flow dan data flow

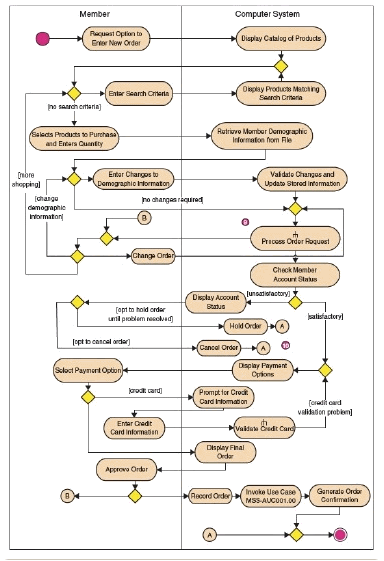

Gambar 2.15 Contoh Activity Diagram
(Sumber: Whitten & Bentley, 2007:393)
c.
Sequence Diagram
Sequence diagram
menggambarkan secara grafis bagaimana objek
berinteraksi satu sama lain melalui pesan dalam pelaksanaan use case atau
operasi. Sequence diagram mengilustrasikan cara pengiriman dan penerimaan
pesan antar objek dalam suatu urutan (Whitten & Bentley, 2007:382)
 |
