2.8.5 Sequence Diagram
Sequence diagram adalah sebuah diagram UML untuk merancang logika use
case
dengan menggambarkan interaksi pesan antar objek dalam urutan waktu
(Whitten & Bentley, 2007:659).

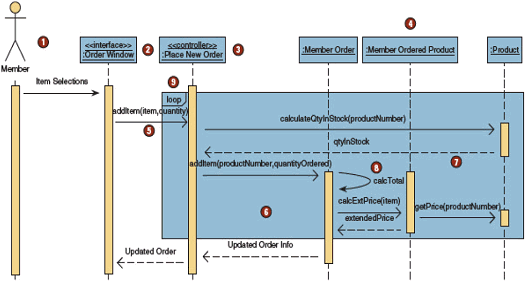

(Sumber: Systems Analysis & Design Methods, Whitten & Bentley, 2007:659)
Menurut Whitten dan Bentley (2007:660) terdapat 8
(delapan)
notasi yang
digunakan dalam sequence diagram:
a.
Actor
Aktor yang berinteraksi dengan user interface
dinyatakan dengan simbol actor.
Terkadang actor
tidak ditampilkan
untuk mempersingkat pembuatan sequence
diagram. Terkadang actor dinyatakan dengan sebuah kotak seperti class dengan
notasi <<actor>>. Garis vertikal putus-putus yang menjulur di bawah actor
mengindikasikan waktu hidup dari sequence diagram.
 |
