Entity Classes

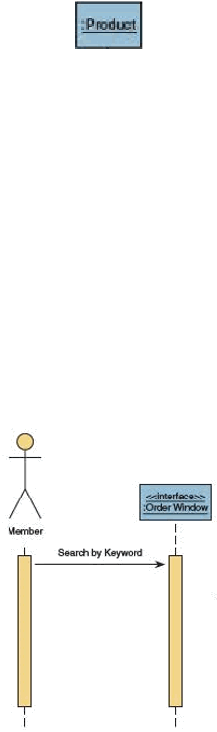

Entity classes dinyatakan dengan sebuah kotak. Notasi titik dua (:) menunjukkan
instance dari sebuah objek.
(Sumber: Systems Analysis & Design Methods, Whitten & Bentley, 2007:662)
e.
Messages
Messages
yang dikirim ke class
dinyatakan dengan panah horizontal. Setiap
pesan akan memanggil behavior atau class
yang dituju oleh mata panah. Kaidah
UML untuk menuliskan messages
adalah dengan menuliskan kata pertama
dengan huruf kecil dan menambahkan kata kedua dengan huruf kapital pada
huruf pertamanya tanpa spasi. Jika ada tanda kurung, masukan parameter yang
perlu disampaikan dengan kaidah penamaan yang sama dan pisahkan parameter
yang satu dan lainnya dengan tanda koma.
(Sumber: Systems Analysis & Design Methods, Whitten & Bentley, 2007:662)
 |
