24

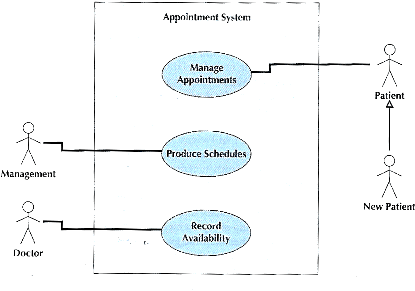

(Sumber: Tegarden, Dennis, & Wixom, 2013:157)
Use case diagram memiliki elemen – elemen sebagai berikut:
1.
Aktor
Merupakan suatu peran atau seseorang yang berinteraksi
dengan sistem. Aktor biasa diberi label sesuai dengan perannya.
Selain itu, satu aktor dapat dikaitkan dengan aktor lain dengan
menggunakan specialization
atau superclass association
yang
dilambangkan dengan tanda panah. Aktor ditempatkan di luar
dari subject boundary.
2.
Use Case
Use case
menggambarkan bagian utama dari
fungsionalitas sistem dan dapat memiliki relasi extend
atau
include
terhadap use case
lain. Use case
terdapat di dalam
system boundary.
3.
Subject Boundary
Subject boundary
merupakan ruang lingkup subjek
yang memiliki nama subjek yang terletak di dalam atau di atas
boundary.
4.
Relationship
 |
