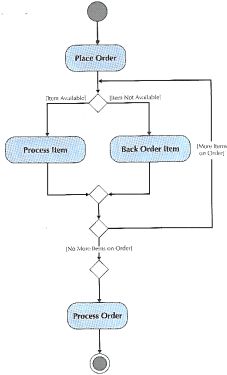

(Sumber: Tegarden, Dennis, & Wixom, 2013:168)
Menurut Tegarden, Dennis, & Wixom (2013:166) activity diagram
terdiri dari:
1.
Action and Activity
Dapat mewakili aktivitas manual atau komputerisasi. Di dalam
activity diagram, action
dan activity
ditandai dengan persegi
panjang bulat dan dimulai dengan kata kerja serta diakhiri
dengan kata benda. Nama dari sebuah action dan activity harus
pendek dan jelas.
2.
Object Node
Digunakan untuk mewakili objek yang terhubung dengan
serangkaian alur objek.
3.
Control flow
Menampilkan urutan eksekusi.
4.
Initial node
Menggambarkan awalan dari sebuah action atau activity.
 |
