Sequence diagram
merupakan model dinamis yang
menampilkan urutan eksplisit dari pesan yang melewati objek dalam
interaksi yang telah ditetapkan (Tegarden, Dennis, & Wixom,

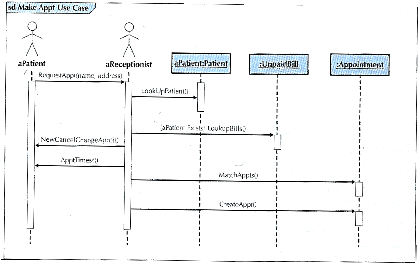

2013:238). Contoh dari sequence diagram
dapat diperhatikan pada
Gambar 2.9.
(Sumber: Tegarden, Dennis, & Wixom, 2013:239)
Menurut Tegarden, Dennis, & Wixom (2013:240) sequence
diagram terdiri dari beberapa komponen, yaitu:
1.
Actor
Merupakan orang atau sistem yang berpartisipasi
dalam menerima dan mengirimkan pesan. Actor
biasa
ditempatkan pada bagian atas dari diagram.
2.
Object
Objek
berpartisipasi dalam urutan menerima dan
mengirimkan pesan yang berada di bagian atas dari
diagram.
3.
Lifeline
 |
