2.1.6 Entity Relational Diagram
Menurut Connolly
and Begg
(2010, p330) ERD digunakan untuk
menggambarkan struktur logical database dalam bentuk diagram. ERD
menyediakan cara yang sederhana dan mudah untuk memahami berbagai
komponen dalam desain database.
ERD mempunyai tiga komponen yaitu :
1.
Entity
Entity
merupakan benda yang memiliki identifikasi yang
berbeda. Entity
dapat digambarkan sebagai persegi yang berisi nama
dari entity tersebut.

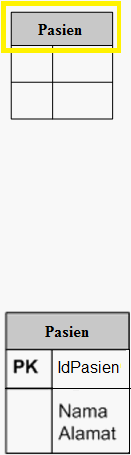

Gambar 2.2 Contoh Entitas Pasien
2.
Atribut
Atribut merupakan sifat atau karakteristik deskriptif yang diidentifikasi
untuk disimpan ke dalam suatu entitas. Komponen dalam basis data
yang mengacu kepada atribut adalah record.
Gambar 2.3 Contoh Atribut Pada Entitas Pasien
 |
