pengguna.
Di dalam diagram use case.
Para aktor terhubung
oleh garis ke use case yang mereka kerjakan.

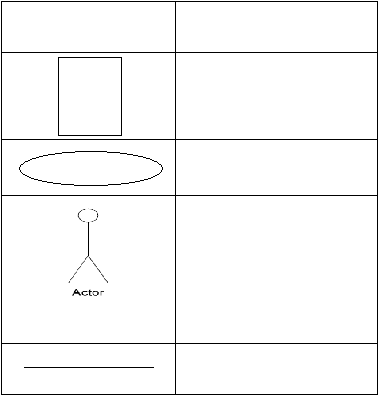

Table 2.2Simbol Use Case
Simbol
Keterangan
System
Bondary
menggambarkan batasan
anatara sistem dengan aktor.
Simbol ini menggambarkan
interaksi anatara aktor
dengan sistem.
Aktor menggambarkan
pengguna sistem, dapat
berupa manusia atau sistem
terotomatisasi lain yang
berinteraksi dengan sistem
lain untuk berbagi,
mengirim, dan menerima
informasi.
Menggambarkan hubungan
antar actor dan use case.
1.1.10.2
Activity Diagram
Menurut Pressman, (2010, p 853) Sebuah diagram activity
menggambarkan perilaku dinamis dari sistem atau bagian dari
sistem
melalui aliran kontrol antara tindakan yang sistem
lakukan. Hal ini mirip dengan sebuah flowchart kecuali bahwa
suatu diagram activity dapat menunjukkan arus bersamaan.
Komponen utama dari diagram activity
adalah action
node, diwakili dengan kotak yang sisi-sisinya bulat. Panah
yang berada diantara dua action nodes
berarti aktifitas yang
pertama telah selesai dan dilanjutkan ke aktifitas kedua. Titik
 |
