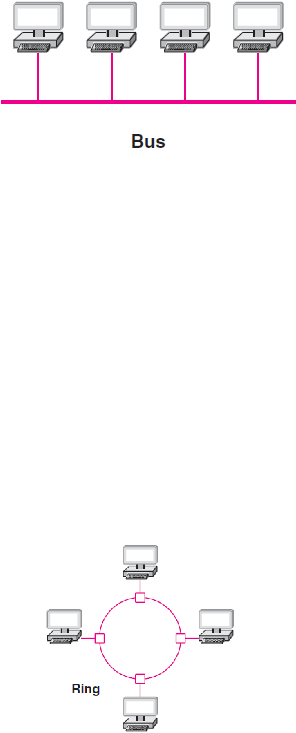

Gambar 2.1 Topologi Bus Yang Menghubungkan 4 Komputer
(Computer Networks and Internets 5th edition, Douglas E. Comer, 2008,
p229)
b.
Topologi Ring
Topologi ring
mengatur komputer yang terhubung dalam sebuah
jaringan seperti cincin -
kabel menghubungkan komputer pertama ke
komputer kedua, kabel lain menghubungkan komputer kedua ketiga, dan
seterusnya, sampai kabel menghubungkan
komputer terakhir kembali ke
pertama. Pada prakteknya, kabel dalam jaringan ring
tidak berbentuk
lingkaran. Sebaliknya, ring
berjalan sepanjang lorong-lorong atau naik
secara vertikal dari satu lantai bangunan yang lain.
Gambar 2.2 Topologi Ring Yang Menghubungkan 4 Komputer
(Computer Networks and Internets 5th edition, Douglas E. Comer, 2008,
p229)
 |
