sebuah protokol. Protokol adalah sekumpulan aturan yang digunakan
pada komunikasi data. Beberapa contoh protokol jaringan komputer
seperti: TCP/IP, IPX, NetBIOS, PPP, AppleTalk, dan sebagainya. (Sofana
2012: 91-92)

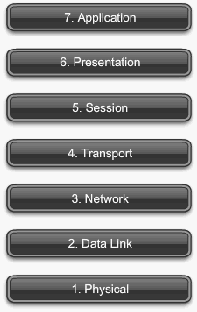

Gambar 2.8 Model OSI (sumber: http://cnap.binus.ac.id/ccna)
1.
Physical Layer
Layer ini menentukan masalah kelistrikan/gelombang/medan
dan berbagai prosedur/fungsi yang berkaitan dengan link fisik, seperti
besar tegangan/arus listrik, panjang maksimal media transmisi,
pergantian fasa, jenis kabel dan konektor.
Contoh protokol: RS-232,
V.35, V.34, I.430, I.431, T1, E1, 10BASE-T, 100BASE-TX, POTS,
SONET, DSL, 802.11a/b/g/n PHY, hub, repeater, fiber
optics.
(Sofana 2012: 97-98)
2.
Data Link Layer
Menentukan hardware address
(pengalamatan fisik), error
notification
(pendeteksi error), frame flow control (kendali aliran
frame), dan topologi network. Ada dua sublayer pada data link, yaitu:
logical link control (LLC) dan media access control (MAC).
 |
