design.”, yang terjemahannya adalah Unified Modeling Language
(UML)
adalah
metode yang digunakan untuk memvisualisasikan dan mendokumentasikan
perangkat lunak dan desain sistem.
Berdasarkan pengertian diatas dapat disimpulkan Unified Modeling
Language
adalah metode yang digunakan untuk mengembangkan,
memvisualisasikan dan mendokumentasikan sistem.
2.2.5
Menurut Satzinger, et al (2012, p57), ”Activity diagram describe the various
user (or system) activities, the person who does each activity, and the sequential
flow of these activities.”, yang terjemahannya adalah activity diagram
menggambarkan beberapa aktifitas user
(atau
sistem), orang yang melakukan
aktifitas, dan urutan arus dari aktifitas.
Menurut Shelly dan Rosenblatt (2012, p266), “An activity diagram
resembles a horizontal flowchart that shows the action and events as they occur.
Activity diagrams show the order in which the action take place and identify the
outcomes.”, yang terjemahannya adalah activity
diagram menyerupai horizontal
flowchart yang menunjukan kegiatan dan kejadian yang terjadi. Activity diagram
menunjukan perintah dari tindakan berlangsung dan mengidentifikasi hasil.
Berdasarkan pengertian diatas dapat disimpulkan definisi activity diagram
adalah diagram yang menggambarkan kegiatan yang terjadi, urutan arus aktifitas
yang menunjukan perintah dari tindakan berlangsung dan mengidentifikasi hasil.

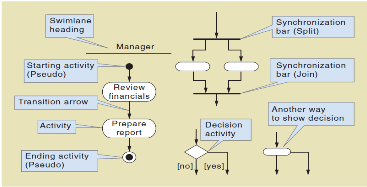

Simbol dalam activity diagram :
 |
