laporan tersebut merupakan output. Satu use case dapat menghasilkan beberapa
responses.
2.2.6.7
Pengertian Destination
Menurut
Satzinger, et al (2009, p169),
“The destination is the place where
any response (output) is sent, again an external agent. Sometimes a use case
generate no response ada all”, yang terjemahannya adalah destination adalah
tempat dimana beberapa response (hasil) telah dikirim, kembali agen eksternal.
Kadang-kadang use case tidak menghasilkan response sama sekali.
Berdasarkan pengertian diatas dapat disimpulkan bahwa destination adalah
tempat dimana beberapa response (hasil) telah dikirim, kembali agen eksternal.
2.2.7
2.2.7.1
Pengertian UML Class Diagram
Menurut Satzinger,et al (2012, p101), “The UML class diagram is used to
show classes of object for a system”, yang terjemahannya adalah UML class
diagram digunakan untuk menunjukkan kelas dari objek untuk sebuah sistem.
Menurut Dennis, et al (2009, p510), “The class diagram is a static model that
supports the static view of evolving system”, yang terjemahannya adalah class
diagram adalah model statis dalam sistem yang menunjukan hubungan antar kelas
yang tetap konstan dalam sistem dari waktu ke waktu.
Berdasarkan pengertian diatas, dapat disimpulkan bahwa class diagram
adalah model statis yang digunakan untuk menunjukan hubungan antar kelas
dalam sistem.

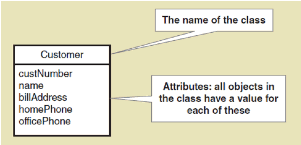

Notasi dalam class diagram :
 |
