2.2.9.6
Pengertian Simbol Use Case Diagram

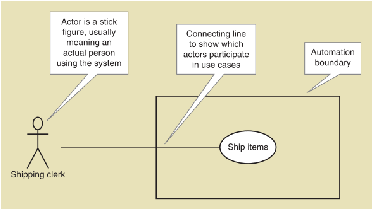

Menurut Satzinger, et al (2012, p81), “A simple stick figure is used to
represent an actor. The stick figure is given a name that characterizes the role the
actor is playing. The use case itself is represented by an oval with the name of the
use case inside. The connecting line between the actor and the use case indicates
that the actor is involved with that use case. Finally, the automation boundary,
which defines the border between the computerized portion of the application and
the people operating the application, is shown as a rectangle containing the use
case”, yang terjemahannya adalah gambar simple stick
digunakan untuk
menampilkan actor. Gambar stick diberi nama yang mencirikan tugas actor. Use
case
sendiri ditampilkan dengan sebuah oval dengan nama didalam use case.
Garis penghubung antara actor
dan use case
menunjukan actor
terlibat dengan
use case. Terakhir, automation
boundary, yang mendefinisikan border
antara
bagian komputerisasi dari aplikasi dan orang yang mengoperasikan aplikasi,
diperlihatkan dengan kotak berisi use case.
Menurut Satzinger (2012, p83), “<<includes>> relationship is a
relationship between use cases in which one use case is stereotypically included
within the other use case”, yang terjemahannya adalah <<includes>> relationship
adalah relasi antar use case
yang use case
satu secara stereotip termasuk dalam
use case lain.
 |
