Pengertian Activity Diagram
Menurut Satzinger, et al (2012, p57),”Activity diagram
describe the various user (or system) activities, the person who does
each activity, and the sequential flow of these activities.”, yang
terjemahannya adalah activity diagram menggambarkan beberapa
aktifitas user (atau sistem), orang yang melakukan aktifitas, dan
urutan arus dari aktifitas.
Menurut Shelly dan Rosenblatt (2012, p266), “An activity
diagram resembles a horizontal flowchart that shows the action and
events as they occur. Activity diagrams show the order in which the
action take place and identify the outcomes.”, yang terjemahannya
adalah activity
diagram menyerupai horizontal flowchart yang
menunjukan kegiatan dan kejadian yang terjadi. Activity diagram
menunjukan perintah dari tindakan berlangsung dan mengidentifikasi
hasil.
Berdasarkan pengertian diatas dapat disimpulkan definisi
activity diagram adalah diagram yang menggambarkan kegiatan yang
terjadi, urutan arus aktifitas yang menunjukan perintah dari tindakan
berlangsung dan mengidentifikasi hasil.
Simbol dalam activity diagram :

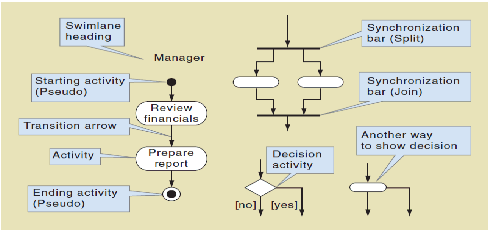

Gambar 2.1.Simbol activity diagram
 |
