18
Salah satu jenis class diagram
UML
menunjukkan hal-hal
dalam pekerjaan domain user disebut sebagai domain model class
diagram. Tipe lain dari notasi class diagram
UML digunakan
untuk membuat desain class diagram
ketika merancang class
perangkat lunak. Di class
diagram, persegi panjang mewakili
kelas, dan garis yang menghubungkan persegi panjang
menunjukkan asosiasi antara kelas. Dalam persegi panjang (kotak)
terbagi dua, bagian atas berisi nama kelas, dan bagian bawah
merupakan atribut kelas. Nama kelas selalu diawali dengan huruf
kapital, dan atribut nama selalu diawali dengan huruf kecil.
Diagram class
digambarkan dengan menampilkan kelas dan
asosiasi antara kelas.
Berdasarkan penjelasan diatas, maka dapat disimpulkan
bahwa Domain Model Class Diagram
digunakan untuk
mendefinisikan kelas yang ada pada notasi UML (Unified
Modeling Language).

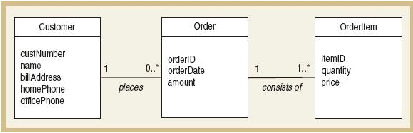

Gambar 2.1 : Domain Class Diagram
2.1.10.2
Pengertian UML Class Diagram
Menurut Dennis, et al (2009, p510),
“The class diagram is a
static model that supports the static view of evolving system.”,
yang terjemahannya : Class diagram
adalah model statis dalam
sistem yang menunjukan hubungan antar kelas yang tetap konstan
dalam sistem dari waktu ke waktu.
Menurut Satzinger, et al (2012, p101), “The UML class
diagram is used to show classes of object for a system.”, yang
terjemahannya adalah : UML class diagram digunakan untuk
menunjukkan kelas dari objek untuk sebuah sistem.
 |
