23

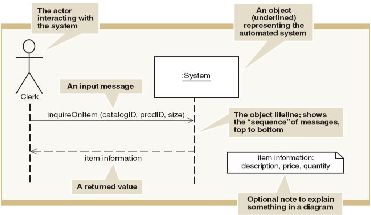

Gambar 2.1: System Sequence Diagram
2.1.14.4.
Pengertian First Cut Design Model Class Diagram
Menurut Satzinger, et al. (2010, p.413),” The first-cut design
class diagram is developed by extending the domain model class
diagram. It requires two steps : elaborating the attributes with type and
initial value information and adding navigation visibility arrows”,
yang terjemahannya adalah  First-cut design class diagram
dikembangkan dengan memperluas model domain class diagram dan
memerlukan dua langkah yaitu mengelaborasi atribut-atribut dengan
tipe dan nilai informasi inisial dan menambahkan panah navigasi
visibilitas.
2.1.14.5.
Pengertian Communication Diagram
Menurut Satzinger et al. (2009, p.454), “Communication
diagrams and Sequence diagrams are both interaction diagrams and
they capture the same information. Communication diagrams are
useful for showing a different view of the use case”
yang
terjemahannya adalah Communication diagram dan Sequence diagram
juga merupakan interaction diagram. Communication diagram juga
menangkap informasi yang sama dengan Sequence diagram.
Communication diagram berguna untuk menampilkan pandangan
berbeda dari sebuah use case.
2.1.14.6.
Pengertian Package Diagram
