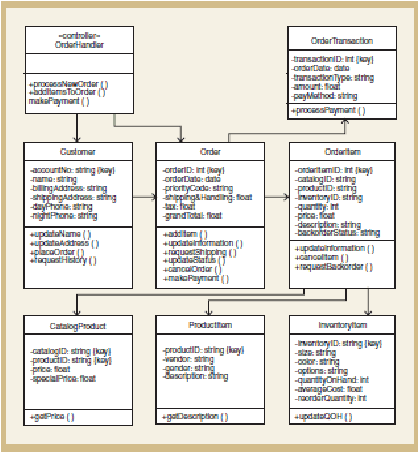

Gambar 2.5 Updated Class Diagram
Sumber: Satzinger, Jackson, dan Burd (2010, p419)
2.2.1.7
Menurut Connolly & Begg (2010, p913), State Chart Diagram
terkadang disebut sebagai diagram keadaan, menunjukkan bagaimana
objek dapat berubah dalam menanggapi peristiwa eksternal.
2.2.1.7.1
Menurut Satzinger, Jackson & Burg (2012, p124),
Pseudostate adalah titik awal dari keadaan diagram mesin yang
ditunjukan dengan titik hitam.
2.2.1.7.2
Menurut Satzinger, Jackson & Burg (2012, p122), State
adalah suatu kondisi selama hidup objek ketika memenuhi
beberapa kriteria, melakukan beberapa tindakan, atau
menunggu untuk sebuah event.
 |
