Menurut Satzinger (2009, p141) Activity diagram
merupakan
gambaran berbagai pengguna (atau sistem) kegiatan, orang yang
melakukan aktivitas masing-masing, dan aliran sekuensial dari
kegiatan tersebut. Simbol yang digunakan yaitu:
1.
Starting Activity
(pseudo) merupakan simbol untuk
menandakan dimulainya aktivitas.
2.
Transition
Arrow
merupakan garis penunujuk arah urutan
aktivitas yang menggambarkan transisi dari suatu aktivitas.
3.
Activity merupakan simbol yang menggambarkan aktivitas.
4.
Ending
Activity
(pseudo) merupakan simbol untuk
menandakan berakhirnya aktivitas.
5.
Swimlane
merupakan area persegi dalam activity
diagram
yang menunjukkan aktivitas diselesaikan single agent.
6.
Synchronization bar
merupakan simbol yang digunakan untuk
mengontrol pemisahan atau penyatuan dari jalur berurutan.
7.
Diamond
merupakan simbol poin keputusan dalam alur proses
mengikuti satu jalur atau jalur lainnya.

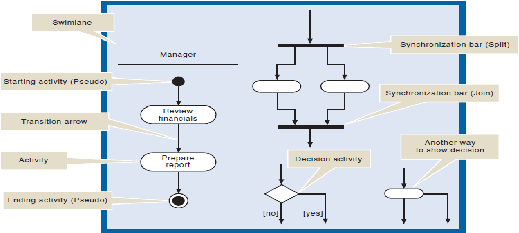

Gambar 2.2 Symbol Activity Diagram
Sumber: Satzinger, Jackson, dan Burd (2009, p142)
