15
2.9.3
Alat
Bantu
Dalam
Perancangan Sistem
Informasi
2.9.3.1
Diagram
Arus
Data
(Data
Flow Diagram
atau
DFD)
Menurut
McLeod
(2001,
p590-592),
diagram arus
data
(data
flow
diagram) atau
DFD
adalah
suatu
gambaran grafis
dari
suatu
sistem yang
menggunakan sejumlah
bentuk-bentuk
simbol
untuk
menggambarkan
bagaimana data mengalir melalui suatu proses yang berkaitan.

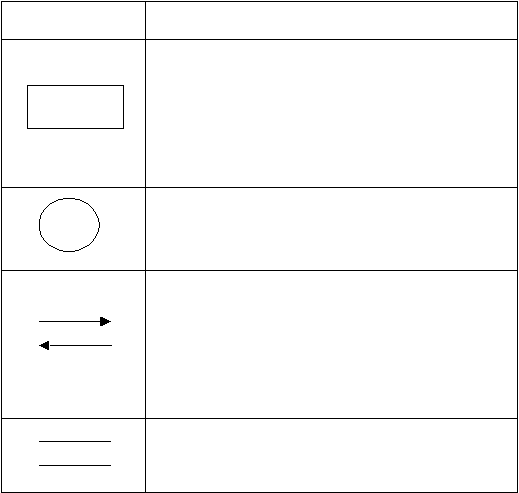

DFD terdiri dari 4 simbol yaitu :
SIMBOL
KETERANGAN
1. Terminator
Elemen-elemen lingkungan
yang
berada
diluar
sistem.
Elemen-elemen ini
menyediakan
bagi
sistem
input data dan menerima output data sistem.
2. Proses
Adalah sesuatu yang mengubah input menjadi ouput.
3. Arus Data
Terdiri
dari
sekelompok elemen
data
yang
berhubungan
secara
logis
yang
bergerak
dari
satu
titik atau proses ke titik atau proses yang lain.
4. Penyimpanan Data (Data
Store)
Adalah suatu penampungan data.
 |
