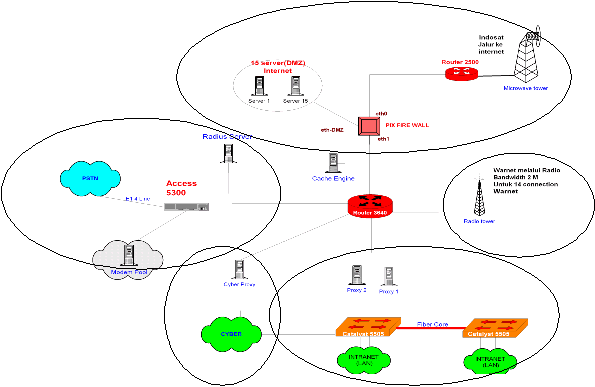

Gambar 3.2 Diagram Jaringan Bina Nusantara
Gambar 3.2 diatas memperlihatkan
5
sub-network
yang ada di Bina Nusantara saat
ini.
Area yang
ditandai
dengan
nomor
1 adalah area DMZ. DMZ (Demilitarized Zone)
adalah
area
dimana
semua
server
yang
berada
pada
area
ini
dapat
diakses
oleh
semua
orang
di
seluruh
dunia
melalui
Internet,
berbeda
dengan
private
zone atau
LAN.
Oleh
karena
itu
semua
server
yang
diletakkan
pada
area
ini
harus
memiliki
IP
real
yang
dikenal
di
Internet
(bukan
IP reserved
yang
digunakan
untuk
LAN
seperti umumnya IP class A 10.0.0.0 dan IP class C 192.168.0.0).
Sub network
dial-in
modem
yang
ditunjukkan
pada
area
yang
bernomor
2
merupakan
area
jaringan
WAN
dimana
mahasiswa/staff
Bina
Nusantara dapat
mengakses
Internet
menggunakan line
telepon
dengan
jaringan
Universitas
Bina
 |
