33
menggunakan teknik
penyambungan
kapasitor
untuk
menyarL11g
kelompok
frekuensi
tinggi
dan
rendac. Bagian decoder
menggunakan
teknik
perhitnnga11
digital
untuk
mendeteksi
dan
mengkodekan 16
pasang
tone dari
DTiv!F
ked>Lam kode 4
bit
Jumlah
perangkat
eksterna! dibrangi
dengan
adanya
rangkaian
internal
seperti
penguat
differensial, Clock
oscillator
dan
bus
three-
state.
DTMF
Decoder
ini
terdiri dari
beberapa
sub sistem
yaitu filter,
decoder,
oscillator
dan
rangkaian
steering.
Diagram
Blok
dari
DTMF
Decoder qjelask
'1
pada
gambar
2.17.
j!-Jy·····-'-"'-
?-1-·
,,,, ......
GS-lf-----1
:::.>co----,--1>
c...,
OSC1
STD
TOE

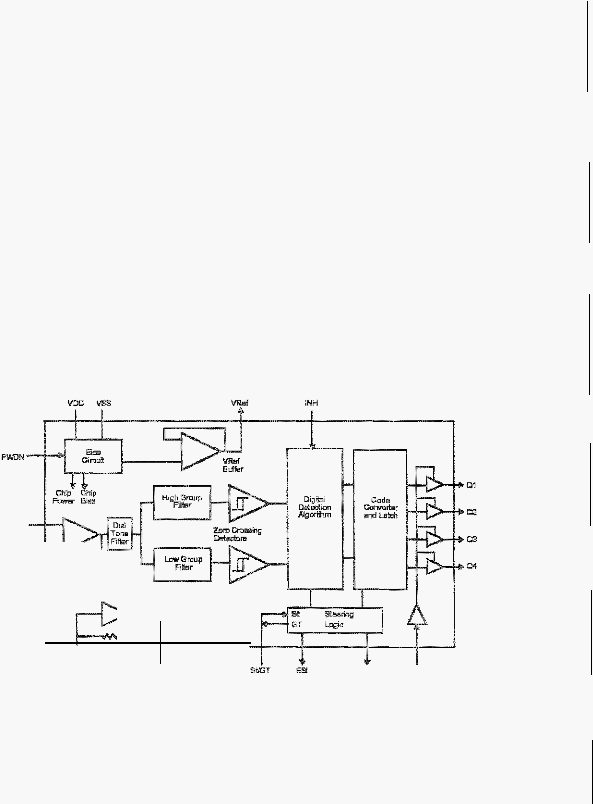

Gambar 2.17
Diagram
Blok '\1T8870
2.7.1
Filter
Pemisalllm
kelompok
tone rendah
dan tinggi
dilakukan
dengan
memasukan
sinyal DTMF
kedalam
dua
filter
kapasitor
berorde
enam,
yang
menghasilkan
kelompok
frekuensi
rendah
dan
kelompok
frekuensi
tinggi
Bagian
filter ini
juga
membuailg
frekuensi
dari dial tone (350
Hz
dan
440 Hz).
Masing-
 |
