BAB V

KESIMPULAN DAN SARAN

5.1

Sistem Pengolahan Rain Water

Pada Sistem pengolahan yang terjadi di hotel kapsul ini, air hujan

ditangkap terlebih dahulu. Seperti yang sudah dijabarkan, volume air yang

diperlukan yaitu 7523,1 liter perhari dengan luas kolam penampang paling

sedikit 332,824 m². Ukuran luas kolam penampungan air hujan menjadi

sebesar 32 x 11 m

totalnya untuk bidang kotak. Pada hotel kapsul ini, kolam

yang menampung besarnya harus 332.824 atau bisa lebih.

Luas penangkap atau biasa disebut catchment area untuk air hujan

juga harus diukur besarannya. Pada bangunan dihotel kapsul ini, ada 2 buah

penangkap air hujan dengan luasan masing-masing 28,3 m

. Jadi luas untuk

menangkap air hujan sebesar 56,6m² pada bangunan dan diluar bangunan

sebesar : 31 m²

pada bagian selatan kolam penampungan dan bagian kanan

sebesar 17 m². Untuk kolam penampungan didepan tapak masing-masing

sebesar 26 m². Total luas penangkap atau catchment area sebesar 130.6 m².

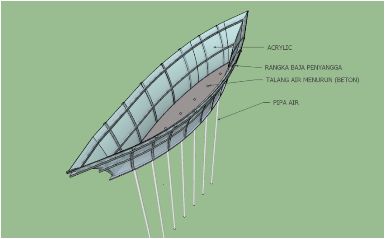

Gambar 5.1 Detail Penangkap Air Hujan dari Atap.

Material yang digunakan sebagai media pengiring hujannya yaitu

acrylic. Alasan memilih acrylic yaitu, acrylic merupakan element material

kaca yang tidak mudah pecah dan tebal. Acrylic ini sendiri dapat

menghantarkan air yang jatuh dan tidak terserap. Untuk menjaga acrylic agar

dapat berdiri diatas bangunan yaitu dengan menopangnya menggunakan

rangka baja. Rangka baja ini berbentuk seperti kusen yang menahan acrylic

ini agar tetap berdiri. Rangka ini memiliki besaran 10cm tebalnya dan

besarnya juga 10cm dengan

harapan agar acrylic tidak gampang digoyang

oleh angin yang berhembus kencang ketika hujan, kemudian setelah

membuat rangka itu, sebagai sarana penyalurnya menggunakan pipa yang

diteruskan ke dalam basement. Pipa biasa terbuat dari PVC seperti pada

talang pada umumnya.

Selain menggunakan talang, hal lain yang dapat dimanfaatkan pada

bangunan adalah permukaan dinding bangunan. Angin merupakan salah satu

faktor yang mempengaruhi arah kemana jatuhnya air hujan. Arah angin yang

susah ditebak membuat bangunan kotak dengan salah satu sisi membentang

membuat air tidak maksimal ditangkap. Hal ini membuat hotel kapsul

sebaiknya berbentuk lingkaran atau elips agar tidak hanya salah satu bagian

dari bangunan saja namun sisi depan dan belakang juga dapat terkena air

hujan. Selain itu bentuk lingkaran juga dapat mengecilkan pengerasan

sehingga bagian yang tidak menjadi bangunan dapat menjadi kolam

penampungan air hujan.

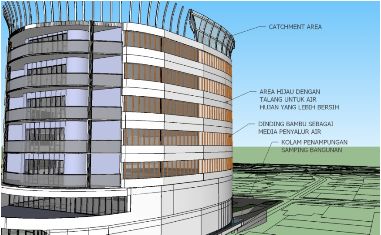

Gambar 5.2 Media Penyalur Air Hujan

Setelah melakukan tangkapan, maka air mengalir ke dalam basement.

Di basement terdapat kolam penampungan air bersih yang disalurkan terlebih

dahulu melalui ruang filtrasi air hujan. Setelah dilakukan filtrasi, air dipompa

kesetiap ruang yang memerlukan air bersih.

5.2

Sistem Pengolahan Black Water.

Pengolahan air kotor dilakukan di basement di dalam ruangan STP.

Air kotor yang sudah diproses dengan menggunakan beberapa tahap

penyaringan air kotor diproses seperti yang sudah dijelaskan dibab

sebelumnya, hasil proses penyaringan yaitu, air ditampung ke dalam kolam

penampungan tersendiri sebelum dipompa ke atas.

5.3

Sistem Pengolahan Grey Water

Pengolahan Grey water melalui beberapa tahap di bawah basement.

Pengolahan melewati beberapa tahap yaitu batu, ijuk, pasur halus, arang

tempurung kelapa, kerikil, batu, dan terakhir masuk ke bak penampungan.

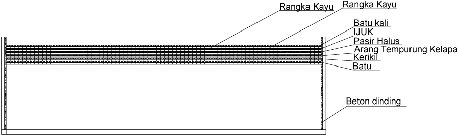

Gambar 5.3 Detail bak penyaringan.

Bahan material yang digunakan untuk penyaringan disangga terlebih

dahulu menggunakan rangka kayu dibawahnya. Air masuk melalui celah

rangka yang diletakkan dibak lalu ditampung dibawahnya.

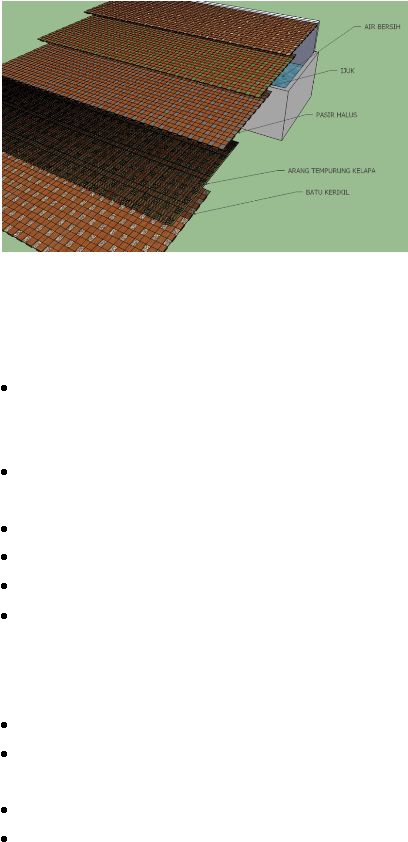

Gambar 5.4 Detail 3d bak penyaringan.

Perhitungannya didapat untuk menentukan jumlah kebutuhan air : Perkiraan

pemakai x Penggunaan air dalam Gallon.

Mandi +WC = 150 orang + 20 orang asumsi karyawan = 170

orang = 170 x 12.68 = 2156,6. Mandi untuk 2 kali = 2156.6 x 2 =

4311.2 Gallon.

Siram Taman = 8.45 l x 100m2 (perkiraan luas taman 10x10) =

845 Gallon

Cuci pakaian = 6,808 x 170 orang = 1157.36 Gallon

Cuci piring = 4.75 x 170 orang pengguna piring = 807 Gallon

Minum dan makan = 2.37 x 170 orang = 402 Gallon

Total air yang dibutuhkan = 7523.1 Gallon / hari

Kemudian dicari besaran luas penampangnya. Perhitungan luas penampang

memiliki rumus :

Supply (Gallon) = Rainfall x 0.623 x Luas penampang x Run off

Run Off dilihat dari perkiraan material lantai yang akan didesain

pada tapak. 0.9 merupakan angka dari perkerasan.

Rata-rata curah hujan di Tanah Abang = 3.74

7523.1 = 3.74 x 0.623 x L x 0.9

L = 7523.1 / 2.1

L = 3582.5 ft2 = 332.824m². (L= Luas penampang)

(1 ft2 = 0.09290304 m2)

Didapat luas penampangnya 332.824m²

dan setelah itu dicari hitungan

pertahunnya. Setelah dihitung didapat rata-rata kebutuhan air dalam liter 228827.625

liter dan dalam gallon sebanyak 108967.71 gallon. Air hujan yang dapat ditampung

dalam gallon bervolume 3582.5 ft2/ 332.8167

.Data ini harus ada dalam jangka

waktu 1 tahun dengan curah hujan yang ada pada daerah Tanah Abang.

Perhitungannya: Curah hujan x 0.623 x Luas penangkap x Run off = Total supply

dalam gallon. Untuk dalam liternya, Luas penangkap diganti Total kebutuhan air =

7523.1 liter.

Setelah mendapatkan liter air yang yang dapat disupply dari gallon yang

berkapasitas 3582.5 ft2/ 332.8167

ini, maka selanjutnya menentukan air yang

dapat digunakan untuk 1 tahun kedepan agar persediaan air tetap terjaga.

Perhitungan mencari sisa

air: Kebutuhan air yang diperlukan = Kebutuhan air –

Supply air (liter). Untuk mencari Penyimpanan dalam toren air = Supply dalam

gallon – Kebutuhan air yang harus disupply.

Perhitungan untuk banyaknya greywater yang dapat diolah :

80% x kebutuhan air =

80% x (1157.86 + 807 + 4311.2)

80% x (6276. 06)

= 5020,848 / hari

Dalam waktu sebulan greywater yang dihasilkan :

Untuk 31 hari = 155.646.35 liter

Untuk 30 hari = 150.625,5 liter

Untuk 28 hari = 140.583 liter

LAMPIRAN

Gambar Kerja
