nama entity
Staf
Cabang

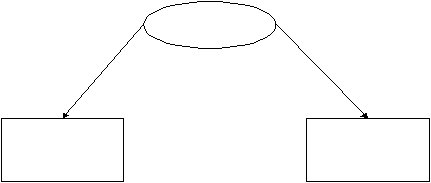

Gambar 2.3 : Representasi diagram dari entity type Staf dan Cabang
( Sumber : Connolly-Begg, 2002, p333 )
2.1.8.3 Relationship type
Menurut Connolly-Begg (2002,pp334-335), relationship
type
adalah serangkaian keterhubungan
yang
memiliki
arti
antara
entity
type yang ada. Sedangkan relationship occurrence, yaitu
sebuah
keterhubungan
yang
dapat
diidentifikasikan
secara unik,
mencakup
satu
keberadaan
dari
setiap entity
type yang
berpartisipasi. Setiap relationship type ditampilkan sebagai
sebuah
garis
penghubung
antara entity
type yang berhubungan,
diberi nama sesuai dengan nama dari relationship.
|
