2.1.10 Diagram Aliran Dokumen (DAD)
Menurut
Bodnar (2001,
p34),
Diagram Aliran
Dokumen
(DAD)
merupakan suatu
diagram aliran
simbolik
yang
menunjukkan aliran
data
dan
urutan operasi dalam suatu
sistem.
Menurut Mulyadi (2001,
p60),
bagan
alir
dokumen
(document
flow
chart)
digunakan untuk
menggambarkan aliran dokumen dalam sistem tertentu. Simbol-simbol
yang digunakan dalam bagan aliran dokumen, yaitu :

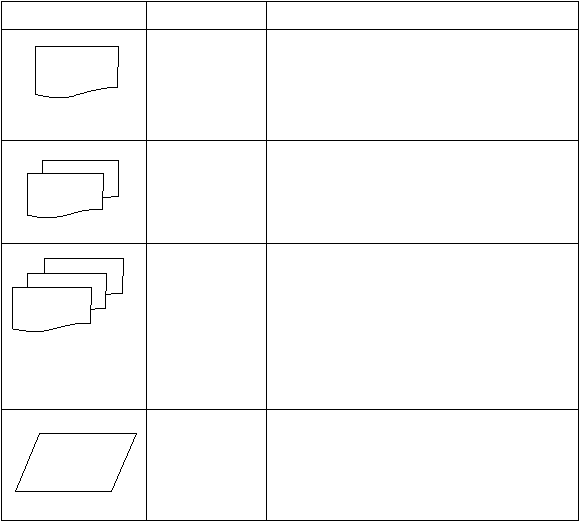

Tabel 2.1 Simbol-simbol dalam Bagan Aliran Dokumen
Simbol
Nama
Keterangan
Dokumen
Digunakan
untuk
mengambarkan semua jenis
dokumen
yang
merupakan formulir
yang
digunakan untuk
merekam
data
terjadinya
suatu transaksi.
Dokumen dan
tembusannya
Digunakan
untuk
menggambarkan
dokumen
asli
dan
tembusannya.
Nomor
lembar
dokumen dicantumkan disudut kiri atas.
Berbagai
dokumen
Digunakan
untuk
menggambarkan berbagai
jenis
dokumen
yang
digabungkan bersama
di
dalam
suatu
paket.
Nama
dokumen dituliskan
di
dalam
masing-masing simbol
dan
nomor
lembar
dokumen
dicantumkan di
sudut
kanan
atas simbol dokumen yang bersangkutan.
Catatan
Digunakan untuk
menggambarkan catatan
akuntansi
yang
digunakan
untuk
mencatat
data
yang
direkam
sebelumnya di
dalam
dokumen atau formulir.
 |
