Implementasi
dari
sebuah
STD
adalah
sebuah coding
dalam bahasa
Proto-C,
yakni
sebuah
bahasa
mirip
Bahasa
C
yang
dikembangkan oleh OPNET Modeler.

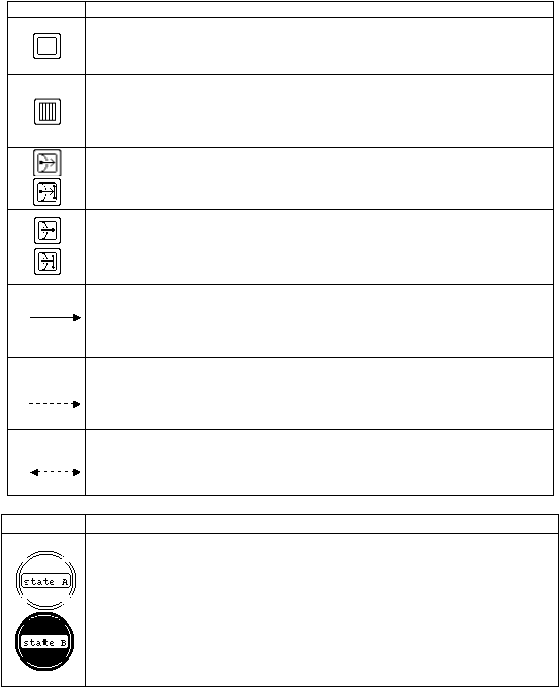

Tabel 2.2. Notasi node model
Notasi
Keterangan
Modul Processor;
merupakan building-blocks general-purpose; perilakunya dapat diatur dengan atribut
process model-nya.
Modul Queue;
menyediakan fungsionalitas superset dari modul processor; dan juga dapat
mengekseskusi process model yang menggambarkan perilaku proses tertentu.
Modul Transmitter;
bertindak
sebagai
antarmuka
ke
luar
antara
packet
stream di
dalam dengan
link
komunikasi di luar node; ada dua jenis transmitter, yakni point-to-point transmitter
dan bus transmitter.
Modul Receiver;
bertindak
sebagai
antarmuka ke
dalam
antara link
komunikasi
di
luar
node
dengan
packet stream di dalam; ada dua jenis receiver, yakni point-to-point receiver dan bus
receiver.
Packet Stream;
merupakan koneksi yang membawa paket data dari
modul asal ke
modul tujuan; dan
merepresentasikan aliran data melalui antarmuka perangkat keras dan lunak di dalam
sebuah node komunikasi. Warna dapat diset sendiri oleh user.
Statistic Wire;
koneksi
ini
juga
membawa paket data dari
modul asal ke modul tujuan; tapi hanya
convey
individual
values;
biasanya
digunakan
sebagai
antarmuka
di
mana
modul
asal dapat share values tertentu; biasa digunakan untuk mekanisme signaling.
Logical Association;
Merupakan hubungan
khusus yang secara nyata
tidak
membawa
data
antar
modul;
nyatanya
logical association tidak
ada
selama
simulasi;
hanya
digunakan
untuk
menggambarkan struktur model pada OPNET Modeler.
Tabel 2.3. Notasi State Transition Diagram pada OPNET Modeler.
Notasi
Keterangan
State;
Seperti
pada
STD
lainnya,
State
merupakan sebuah
keadaan
dari
sistem.
Dalam
OPNET
Modeler
dikenal
dua
macam
State,
yakni
Forced
(warna
hijau)
dan
Unforced
(warna
merah)
yang
berbeda dalam
execution timing.
State Unforced mengijinkan pause antara Enter Executive dan Exit Executive
(prosedur dalam State). Sekali sebuah proses menyelesaikan Enter Executive,
proses tersebut mem-block dan
mengembalikan control kepada konteks yang
memanggilnya. Forced State tidak mengijinkan sebuah proses menunggu.
 |
