55
UML
Statechart
diagram
menurut
Mathiassen
et a!.
(2000,
p.341)
adalah
diagram
yang menggambarkan
perilaku
urnurn dari
semua
objects
dalam
suatu
class
tertentu
dan terdiri
dari
state -
state
dan
transisi
-
transisi
antar
mereka.
Attribute
adalah
suatu
property
deskriptif
dari
suatu
class
atau
suatu
event.
Behavioral
pattern
merupakan
suatu
uraian
dari
event
traces
yang
mungkin
untuk
semua
objects
dalam
suatu
class. Event
trace adalah
suatu
urutan
dari events
yang
melibatkan suatu object
tertentu.

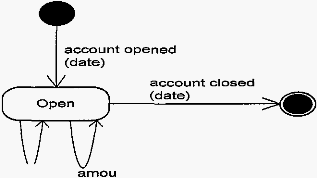

Gambar
2.9
berikut
ini
menunjukkan contoh statechart diagram.
amount
depo,sited
(date. amount)
nt deposited
(date,
amount)
Sumber : Mathiassen eta!.
(2000, p.90)
Gambar 2.9
Statechart diagram
Ada
3
jenis
notasi
pada
behavioral pattern, yaitu
:
Sequence
Events
yang
terjadi
secara
berurutan,
dilambangkan dengan " + ".
Selection
:
Hanya
satu
events yang terjadi
dari suatu
kumpulan events, dilambangkan dengan "
I
"
.
Iteration
: Suatu
event
yang
terjadi
no! atau
beberapa
kali,
 |
