UML
use
case diagram
adalah
suatu
diagram
yang
menampilkan
hubungan antara
actor
dan
use
case.
Dan
menurut
Jonas
dan
Rama
(2008,
p.355),
use
case
diagram
adalah
suatu
daftar
use
case
yang
terjadi dalam suatu aplikasi
dan
menunjukkan pelaku
yang
bertanggung
jawab
atas
setiap
use
case.
Gambar
berikut
di
bawah
ini

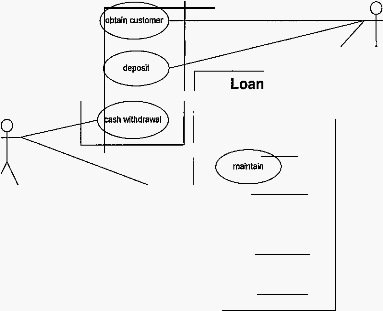

menunjukkan use
case
diagram.
Deposit
Bank employee
establlshment
Cuslomer
payments
Surnber
:
Mathiassen et a!. (2000,
p.l29)
Gambar
2.11
Use
case
diagram
2.8.7.2
Function
Menurut
Mathiassen
et
a!.
(2000, p.137),
Functions
adalah
suatu
fasilitas
untuk
membuat
suatu
model
berguna
bagi actors.
Aktivitas
functions
merupakan
aktivitas
kedua dalam application
-
domain
analysis
dan
lebih
fokus
pada
menentukan
apa
yang
dapat
dilakukan sistem
dalam
membantu actors
melakukan
pekeJ.jaannya.
Basil
dari
aktivitas
functions
adalah
suatu
daftar
 |
