72

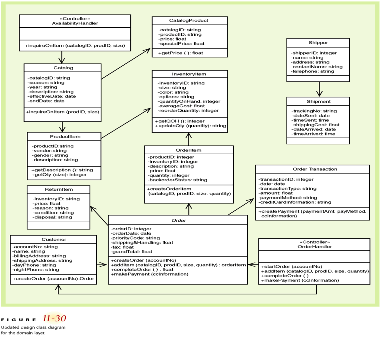

Gambar 2.10 Informasi updated design class diagram
Sumber: Satzinger (2005, p340)
2.11.5.12 Package Diagram
Menurut Satzinger (2005, p339),
package diagram
adalah diagram yang
mengasosiasi class-class ke dalam
kelompok yang saling berkaitan. Meliputi
tiga desain layer
yaitu view layer, domain
layer, dan data access layer.
Notasinya digambarkan dengan
persegi
panjang dimana didalamnya
 |
