2.1.4.4 Class Diagram
Menurut Whitten dan Bentley (2007, p382), Class Diagram
menggambarkan struktur dari sistem. Serta menampilkan Class Object
yang berada di dalam sistem serta hubungan antara obyek
tersebut dan
obyek lainnya.

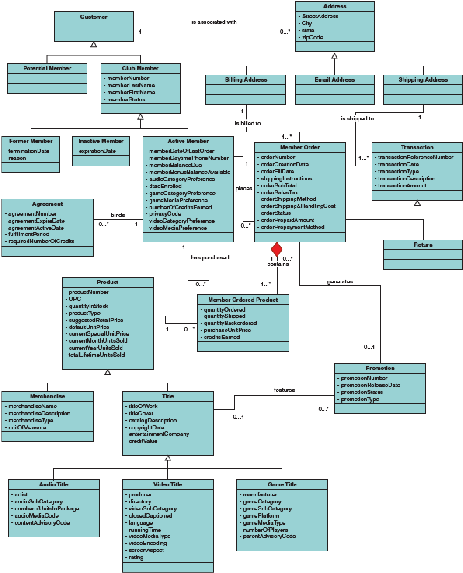

Gambar 2.5 Member Services System Class Diagram
(System Analysis and Design Methods 7th- Whitten & Bentley)
 |
