15
Gambar 2.2 Class Diagram
2. Use Case Diagram
Menurut Pressman (2011, p847) Sebuah use case menggambarkan bagaimana
user
berinteraksi
dengan
sistem dengan
mendefinisikan
langkah-langkah
diperlukan
untuk mencapai tujuan tertentu.

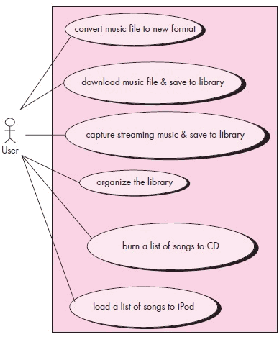

Gambar 2.3 Use Case Diagram
3. Sequence Diagram
Menurut
Pressman
(2011,
p848)
sequence
diagram digunakan
untuk
menunjukkan komunikasi yang dinamis antara obyek selama
mengeksekusi perintah.
Ini
menunjukkan
penawaran
sementara
di
mana
pesan
yang
dikirim antara
objek
untuk menyelesaikan tugas itu.
 |
