20
dengan garis berpanah dimulai dari extension use case dan
mengarah ke use
case yang meng-extends. Setiap hubungan
extends diberi label “<<extends>>”.

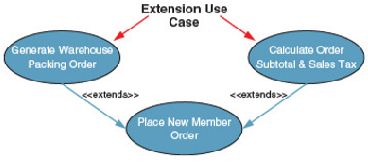

Gambar 2.4 Contoh Hubungan Extends (Whitten dan
Bentley, 2007, p249)
3.
Uses / Includes
Uses / Includes adalah hubungan yang digunakan untuk
menghubungkan use case dengan abstract use case. Abstract use
case adalah use case gabungan dari beberapa use case yang
memiliki fungsi yang sejenis atau identik. Abstract use case
berguna untuk mengurangi redundansi di antara use case dan
dapat digunakan oleh beberapa use case. Hubungan uses
ditunjukkan dengan garis berpanah dimulai dari use case dan
mengarah ke abstract use case. Setiap hubungan uses diberi
label “<<uses>>”.
 |
