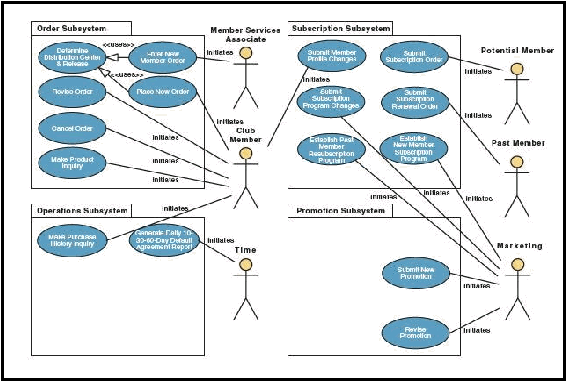

Gambar 2.4
Contoh Use Case Diagram
(Sumber: Whitten, Bentley, 2007: 384)
Use case diagram terdiri dari:
1.
Use Case
Suatu sequence
yang terhubung baik manual maupun
otomatis untuk menyelesaikan suatu tugas. Use case
mendeskripsikan fungsi sistem dalam sudut pandang pengguna
eksternal dan dalam terminologi.
Use case digambarkan oleh sebuah elips horizontal dengan
nama use case
tertulis di atas, di bawah atau di dalam elips.
Sebucah use case merepresentasikan satu tujuan sistem dan
mendeskripsikan urutan aktivitas dan interaksi user
untuk
menyelesaikan tujuan tersebut.
 |
