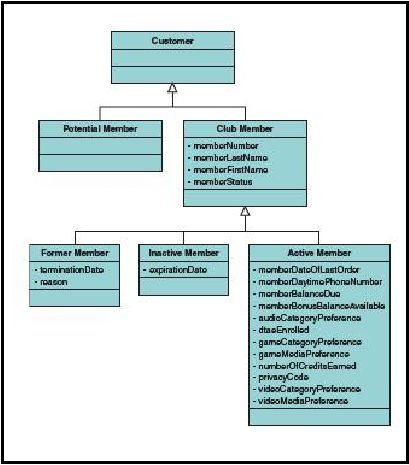

Gambar 2.7 Contoh Class Diagram
(Sumber: Whitten, Bentley,2007:406)
Notasi pada class diagram (Whitten, Bentley, 2007: 373-379):
1.
Class
Class
adalah blok-blok pembangun pada pemrograman berorientasi
objek. Sebuah class
digambarkan pada sebuah kotak yang terbagi
atas tiga bagian, yaitu: nama class, definisi atribut dan definisi
method.
 |
