2.2.3.3 Data and infor»Ultion
Data
mengoptimalkan
dan
pertukaran
informasi
adalah
tujuan
sekunder
dari
arsitektur. Tingkat
ketiga
dari
kerangka
arsitektur
perusahaan
dimaksudkan untuk
mendokumentasikan
bagaimana
informasi saat ini sedang digunakan dalam perusahaan
dan bagaimana masa depan arus informasi akan terlihat.
EA Artifacts
D-3. Object State Transition Diagram
Menurut
Bernard (2005, p306), Object
State Transition
Diagram adalah
diagram
yang
menggambarkan
daur
hidup
dari
setiap
aktivitas, mulai
dari
awal
sampai
aktivitas
tersebut
berakhir.

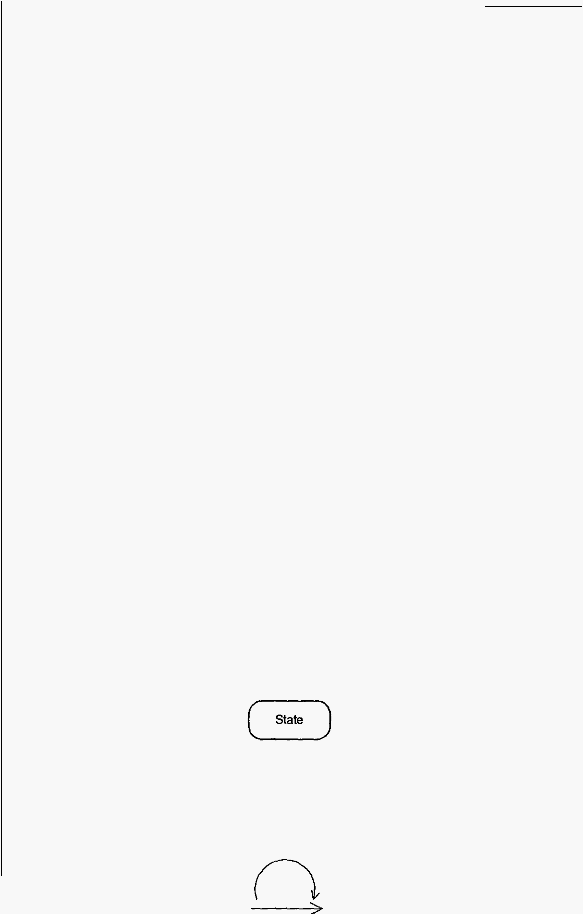

Notasi yang digunakan dalam Statechart Diagram:
States
States
menggambarkan situasi
selama
hidup sebuah obyek.
Transition
Sebuah
gambar
anak
panah
menggambarkan
path antara states yang
 |
