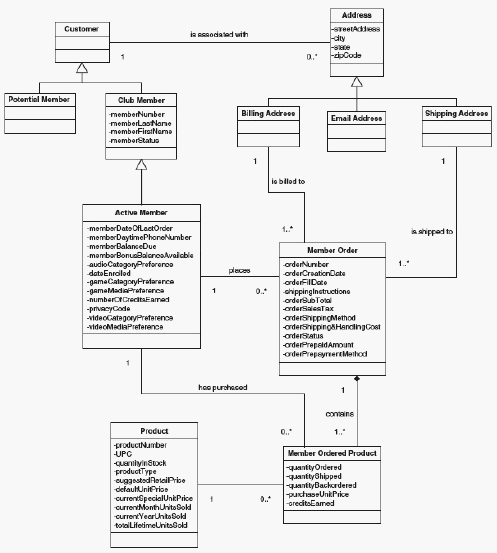

Gambar 2.12 Class Diagram
4)
Sequence Diagram
Sequence diagram
secara grafis menggambarkan
bagaimana objek
berinteraksi satu sama lain melalui pesan pada eksekusi sebuah use case atau
operasi. Diagram ini mengilustrasikan bagaimana pesan terkirim dan diterima
di antara objek dalam suatu sekuensi. Contoh sequence diagram dapat dilihat
pada Gambar 2.13.
 |
